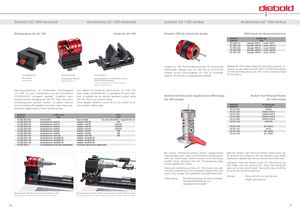

Zubehör US 1100 horizontalAccessories US 1100 horizontal Zubehör US 1100 vertikalAccessories US 1100 vertical
Direktspanner für US 1100Clamp for US 1100Einsätze TER für horizontale GeräteTER Inserts for Horizontal Devices
Bestell-Nr. Order-No.Ausführung Type
79.TER.411Einsatz TER11 /Insert TER11
79.TER.416Einsatz TER16 /Insert TER16
79.TER.420Einsatz TER20 /Insert TER20
79.TER.425Einsatz TER25 /Insert TER25
79.TER.432Einsatz TER32 /Insert TER32

Adapter für TER Schrumpfspannzangen für horizontales Adapter for TER shrink collets for horizontal shrinking. Im- Schrumpfen. Wichtig: kann im MS 502 im 79.TER.300 portant: can be used in the MS 502 in 79.TER.300 adapter Adapter bzw.im Schrumpfgerät US 1100, im Universal- or in the shrinking device US 1100, in the Universal Clamp

79.500.900.00179.500.900.06379.500.900.U. spanner 79.500.900.U aufgenommen werden. 79.500.900.U
GrundhalterDirektspanner HSK/SKUniversalspanner für US 1100 horizontal,
Base HolderAdapter HSK / SKHSK und SK alle Größen
Universal Clamp for US 1100 horizontal,
HSK und SK all sizes
Werkzeugaufnahmen für horizontales SchrumpfgerätTool holders for horizontal shrink device US 1100. The
US 1100. Für jede Schnittstelle wird der Grundhalterbasic holder 79.500.900.001 is mandatory for each inter-
79.500.900.001 zwingend benötigt. Zusätzlich kannface. In addition can be choosen between a direct clamp Abdrückvorrichtung für abgebrochene WerkzeugeBroken Tool Removal Fixture
zwischen einem Direktspanner (SK, BT, HSK) oder einem(SK, BT, HSK) or a universal clamp. US 1100 vertikal US 1100 vertikal

Universalspanner gewählt werden. Zu jedem Spanner Every adapter contains a push-off pin (no picture) to re-

Bestell-Nr.für Werkzeuge
Order-No.for Tools
79.231.032HSK32
79.231.040HSK40 / PSC5
79.231.050HSK50 / PSC5
79.231.063HSK63 / PSC6
79.231.080HSK80 / PSC8
79.231.100HSK100
79.231.130BT / SK30
79.231.131BT30
79.231.140BT / SK40
79.231.150BT / SK50

lemlos ein abgebrochener Fräser entfernt werden.

Bestell-Nr.AusführungForm
Order-No.TypeForm
79.500.900.001GrundhalterBasic Holder für alle erforderlich /requiered for all
79.500.900.025Direktspanner HSK25Adapter HSK25A/E
79.500.900.032Direktspanner HSK32Adapter HSK32A/E/40F
79.500.900.040Direktspanner HSK40Adapter HSK40A/E/50F
79.500.900.050Direktspanner HSK50Adapter HSK50A/E/63F
79.500.900.063Direktspanner HSK63Adapter HSK63A/E
79.500.900.080Direktspanner HSK80Adapter HSK80A/E
79.500.900.100Direktspanner HSK100Adapter HSK100A/E
79.500.900.130Direktspanner SK30/BT30Adapter SK30/BT30
79.500.900.140Direktspanner SK40/BT40Adapter SK40/BT40
79.500.900.150Direktspanner SK50/BT50Adapter SK50/BT50
79.500.900.UUniversalspanner für alle SchnittstellenUniversal Clamp for all holder types
Mit unserer Abdrückvorrichtung können abgebrocheneWith the Broken Tool Removal Fixture broken tools can
Fräserschäfte, auch wenn die Bruchstelle im Bohrungsbe-be removed from chucks.A hex key actuated, gear driven
reich des Futters liegt, entfernt werden. Auch Werkzeug-mechanism applies high force to remove the broken tool.
schäfte, deren Passmaß über der Toleranzgrenze liegt,
können abgedrückt werden.Operation: Place the device on the US 1100 and put the
tool holder over the pressure pin, which has previously
Hierzu die Vorrichtung auf das US 1100 stellen und wäh-been set to the correct height. Turning hex key will lift the
rend des Erwärmens mit dem Exzenter-Drehgriff über denpin and push out the broken tool.
zuvor in die richtige Höhe gestellten Druckstift abdrücken.
Base unit with nut, hex key and Delivery:
Lieferumfang:length adjustable pin. Abdrückvorrichtung mit Überwurfmutter,

Sechskantstiftschlüssel und verstellbarem Druckstift.

Direktspanner HSK/SK montiert am US 1100 horizontal Universalspanner für US 1100 horizontal montiert am US 1100 horizontal Adapter HSK / SK mounted on the US 1100 horizontal Universal Clamp for US 1100 horizontal mounted on the US 1100 horizontal
