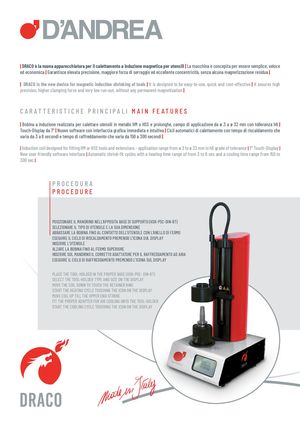

  • DRACO è la nuova apparecchiatura per il calettamento a induzione magnetica per utensili
  • La macchina è concepita per essere semplice, veloce

ed economica Garantisce elevata precisione, maggiore forza di serraggio ed eccellente concentricità, senza alcuna magnetizzazione residua

  • DRACO is the new device for magnetic induction shrinking of tools
  • It is designed to be easy-to-use, quick and cost-effective
  • It assures high

precision, higher clamping force and very low run-out, without any permanent magnetization

CARATTERISTICHE PRINCIPALI MAIN FEATURES

  • Bobina a induzione realizzata per calettare utensili in metallo HM o HSS e prolunghe, campo di applicazione da ø 3 a ø 32 mm con tolleranza h6

Touch-Display da 7” Nuovo software con interfaccia grafica immediata e intuitiva Cicli automatici di calettamento con tempo di riscaldamento che

varia da 3 a 6 secondi e tempo di raffreddamento che varia da 150 a 300 secondi

  • Induction coil designed for fitting HM or HSS tools and extensions - application range from ø 3 to ø 32 mm in h6 grade of tolerance
  • 7” Touch-Display

New user-friendly software interface Automatic shrink-fit cycles with a heating time range of from 3 to 6 sec and a cooling time range from 150 to

300 sec

PROCEDURA

PROCEDURE

POSIZIONARE IL MANDRINO NELL’APPOSITA BASE DI SUPPORTO (HSK-PSC-DIN-BT) SELEZIONARE IL TIPO DI UTENSILE E LA SUA DIMENSIONE ABBASSARE LA BOBINA FINO AL CONTATTO DELL’UTENSILE CON L’ANELLO DI FERMO ESEGUIRE IL CICLO DI RISCALDAMENTO PREMENDO L’ICONA SUL DISPLAY INSERIRE L’UTENSILE ALZARE LA BOBINA FINO AL FERMO SUPERIORE INSERIRE SUL MANDRINO IL CORRETTO ADATTATORE PER IL RAFFREDDAMENTO AD ARIA ESEGUIRE IL CICLO DI RAFFREDDAMENTO PREMENDO L’ICONA SUL DISPLAY PLACE THE TOOL-HOLDER IN THE PROPER BASE (HSK-PSC- DIN-BT) SELECT THE TOOL-HOLDER TYPE AND SIZE ON THE DISPLAY MOVE THE COIL DOWN TO TOUCH THE RETAINER RING START THE HEATING CYCLE TOUCHING THE ICON ON THE DISPLAY MOVE COIL UP TILL THE UPPER END-STROKE FIT THE PROPER ADAPTER FOR AIR COOLING ONTO THE TOOL-HOLDER START THE COOLING CYCLE TOUCHING THE ICON ON THE DISPLAY
