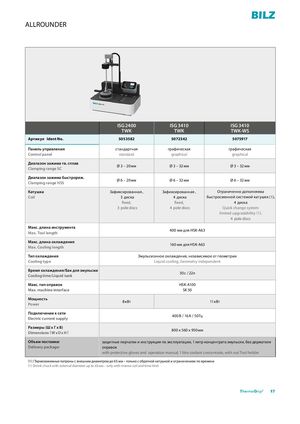

Термоусадочное оборудование BILZ - страница 17
Навигация
ALLROUNDER
| ISG 2400 TWK | ISG 3410 TWK | ISG 3410 TWK-WS | |
| Артикул Ident No. | 5053582 | 5072342 | 5075917 |
| Панель управления Control panel | стандартная standard | графическая graphical | графическая graphical |
| Диапазон зажима тв. сплав Clamping range SC | Ø 3 – 20 мм | Ø 3 – 32 мм | Ø 3 – 32 мм |
| Диапазон зажима быстрореж. Clamping range HSS | Ø 6 – 20 мм | Ø 6 – 32 мм | Ø 6 – 32 мм |
| Катушка Coil | Зафиксированная , 3 диска fixed, 3 pole discs | Зафиксированная , 4 диска fixed, 4 pole discs | Ограниченно дополняема быстросменной системой катушек (1), 4 диска Quick change system limited upgradability (1), 4 pole discs |
| Maкс. длина инструмента Max. Tool length | 400 мм для HSK-A63 | ||
| Maкс. длина охлаждения Max. Cooling length | 160 мм для HSK-A63 | ||
| Тип охлаждения Cooling type | Эмульси | онное охлаждение, независи Liquid cooling, Geometry inde | мое от геометрии pendent |
| Время охлаждения/Бак для эмульсии Cooling time/Liquid tank | 30 с / 22л | ||
| Maкс. тип оправок Max. machine interface | HSK-A100 SK 50 | ||
| Мощность Power | 8 кВт | 11 кВт | |
| Подключение к сети Electric current supply | 400 В / 16 A / 50 Гц | ||
| Размеры (Ш x Г x В) Dimensions ( W x D x H ) | 800 x 560 x 950 мм | ||
| Объем поставки: Delivery package: | защитные перчатки и инстру оправок with protective gloves and op | кция по эксплуатации, 1 литр eration manual, 1 litre coolant c | концентрата эмульсии, без держателя oncentrate, with out Tool holder |
(1) ) Термозажимные патроны с внешним диаметром до 65 мм – только с обратной катушкой и ограничением по времени (1) Shrink chuck with external diameter up to 65 мм – only with inverse coil and time limit
