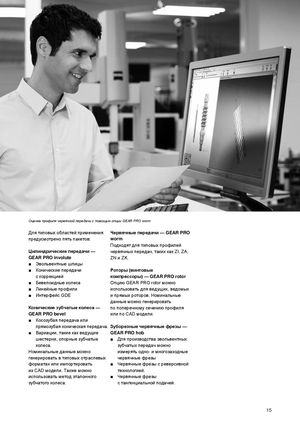

Оценка профиля червячной передачи с помощью опции GEAR PRO worm

Для типовых областей примененияЧервячные передачи — GEAR PRO
предусмотрено пять пакетов:worm
Подходят для типовых профилей
Цилиндрические передачи —червячных передач, таких как ZI, ZA,
GEAR PRO involute ZN и ZK.
  • Эвольвентные шлицы
  • Конические передачи Роторы (винтовые с коррекцией компрессоры) — GEAR PRO rotor
  • Бевелоидные колеса Опцию GEAR PRO rotor можно
  • Линейные профили использовать для ведущих, ведомых
  • Интерфейс GDE и прямых роторов. Номинальные

данные можно генерировать

Конические зубчатые колеса — по поперечному сечению профиля
GEAR PRO bevel или по СAD модели.
  • Косозубая передача или прямозубая коническая передача. Зуборезные червячные фрезы —
  • Вариации, такие как ведущие GEAR PRO hob шестерни, опорные зубчатые Для производства эвольвентных колеса. зубчатых передач можно

Номинальные данные можно измерять одно- и многозаходные генерировать в типовых отраслевых червячные фрезы форматах или импортировать Червячные фрезы с реверсивной из CAD модели. Также можно технологией. использовать метод эталонного Червячные фрезы зубчатого колеса. с тангенциальной подачей.
