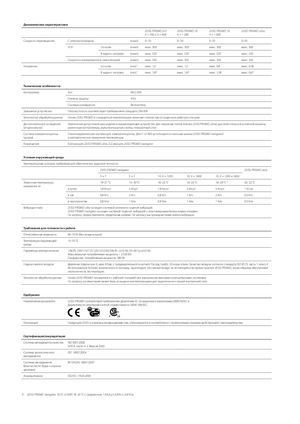

Динамические характеристики

ZEISS PRISMO 5+7 X = 700 и X = 900ZEISS PRISMO 10 X = 1 200ZEISS PRISMO 10 X = 1 600ZEISS PRISMO ultra
Скорость перемещенияС электроприводомв мм/с0–700–700–700–70
ЧПУПо осямв мм/смакс. 300макс. 300макс. 300макс. 300
В заданн. направл.в мм/смакс. 520макс. 520макс. 520макс. 520
Скорость сканирования(с навигатором)в мм/смакс. 350макс. 350макс. 350макс. 350
Ускорениепо осямв м/с2макс. 1,2макс. 1,2макс. 0,8макс. 0,38
В заданн. направл.в м/с2макс. 1,87макс. 1,87макс. 1,38макс. 0,67

Технические особенности

КонтроллерТип MCC 800
Степень защиты IP54
Система охлаждения Вентилятор
Зажимное устройствоПлоскостность соответствует требованиям стандарта DIN 876
Технология обработки данныхЛиния ZEISS PRISMO в стандартной комплектации включает полностью оснащенную рабочую станцию
Дополнительное оснащение (опционально)Увеличение допустимой массы детали; выравнивающее устройство для неровных полов (только ZEISS PRISMO ultra), дисплей статуса (состояния) машины, различные контроллеры, мультисенсорная стойка, поворотный стол
Система измерения длиныСтеклокерамическая система для измерения длины. Для Y >2 400 используются стальные шкалы (ZEISS PRISMO navigator)
(шкалы)и автоматическое измерение температуры
Разрешение0,02 мкм для ZEISS PRISMO ultra, 0,2 мкм для ZEISS PRISMO navigator

Условия окружающей среды Температурные условия, требуемые для обеспечения заданной точности

ZEISS PRISMO navigatorZEISS PRISMO ultra
5 + 75 + 710, X = 120010, X = 160010, X = 1200 и 1600
Эталонная температура19–21 °C15–30 °C18–22 °C18–22 °C18–28 °C1)20–22 °C
измерения отв сутки1,8 К/сут5 К/сут1,8 К/сут2 К/сут5 К/сут1 К/сут
в час0,8 К/ч2 К/ч0,8 К/ч1 К/ч2 К/ч0,5 К/ч
в пространстве0,8 К/м1 К/м0,8 К/м1 К/м1 К/м0,5 К/м
Вибрации полаZEISS PRISMO ultra ос ZEISS PRISMO navigat По запросу предостанащен системой акти or оснащен системой вляются предельныевного гашения вибра гашения вибраций с кривые. По запросуций. эластомерными/вязкост мы проводим также аналиными опорами. з вибрации.

Требования для готовности к работе

Относительная влажность40–70 % (без конденсации)
Температура окружающей15–35 °C
среды
Параметры электропитания1/N/PE 100/110/115/120/125/230/240 В~ (±10 %); 50–60 Гц (±3,5 %). Максимальная потребляемая мощность – 2 500 ВА Стандартная потребляемая мощность: 380 Вт
Подача сжатого воздухаДавление подачи мин 6, макс 8 бар, с предварительной очисткой. Расход прибл. 50 норм. л/мин. Качество воздуха согласно стандарту ISO 8573, часть 1: класс 4 Использование AirSaver, включенного в поставку, гарантирует, что сжатый воздух не используется во время простоя ZEISS PRISMO, таким образом обеспечивая экологичность эксплуатации.
Технология обработки данныхЛиния ZEISS PRISMO поставляется с рабочей станцией или высококачественными компьютерными системами. По запросу система также может быть оснащена комплектующими для подключения к вашей внутренней сети.

Одобрения Нормативные документы ZEISS PRISMO соответствует требованиям Директивы ЕС по машинам и механизмам 2006/42/EC и Директивы по электромагнитной совместимости 2004/108/EEC.

Утилизация Продукция ZEISS и упаковка, возвращаемые нам, утилизируются соответствии с применимыми нормами действующего законодательства.

Сертификация/аккредитация

Система менеджмента качестваISO 9001:2008 VDA 6, части 4, 2. Версия 2005
Система экологическогоISO 14001:2004
менеджмента
Системы менеджментаBS OHSAS 18001:2007
безопасности труда и охраны
здоровья
АккредитованоISO/IEC 17025:2005

1) ZEISS PRISMO navigator 10 (Y >2 400) 18–24 °C с градиентом: 1,8 К/сут, 0,8 К/ч, 0,8 К/м
