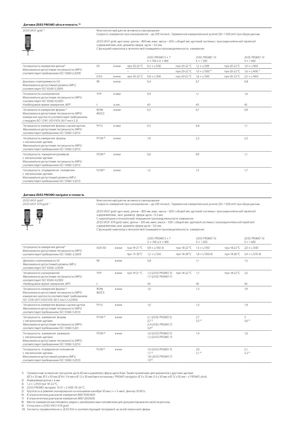

Датчики ZEISS PRISMO ultra точность 10)
| ZEISS VAST gold1) | Многоточ | ечный датчи | к активного ска | нирования | ||||
| Скорость | измерения | при сканирован | ии – до 200 точек/с. | Переменное изм | ерительное усилие (5 | 0–1 000 мН) при | сборе данных. | |
| ZEISS VAST и держате С функцие | gold: щуп: лями, мин. д й навигато | макс. длина – 800 иаметр сферы р и технологией | мм, макс. масса – 60 щупа – 0,3 мм. повышается произво | 0 г, общий вес щ дительность из | уповой системы с при мерения. | соединительно | й тарелкой | |
| ZEISS PRISMO 5 + 7 X = 700 и X = 900 | ZEISS PRISMO 10 X = 1 200 | ZEISS PRISMO 10 X = 1 600 | ||||||
| Погрешность измерения длины2) | E0 | в мкм | при 20-22 °C | 0,5 + L/500 | при 20-22 °C | 1,2 + L/500 | при 20-22 °C | 1,9 + L/400 |
| Максимально допустимая погрешность (MPE) соответствует требованиям ISO 10360-2:2009 | – | – | при 20-22 °C | 1,0 + L/5006) | при 20-22 °C | 1,6 + L/4007) | ||
| E150 | в мкм | при 20-22 °C | 0,8 + L/500 | при 20-22 °C | 1,6 + L/500 | при 20-22 °C | 2,5 + L/400 | |
| Диапазон повторяемости EO Максимально допустимый уровень (MPL) соответствует ISO 10360-2:2009 | R0 | в мкм | 0,4 | 0,7 | 0,8 | |||
| Погрешность сканирования Максимально допустимая погрешность (MPE) соответствует ISO 10360-4:2000 | THP | в мкм | 0,9 | 1,1 | 1,6 | |||
| Необходимое время измерения, MPT | t | в сек. | 40 | 40 | 45 | |||
| Погрешность измерения формы5) Максимально допустимая погрешность (MPE) измерения круглости соответствует требованиям стандарта ISO 12181 (VDI/VDE 2617 лист 2.2) | RONt (MZCI) | в мкм | 0,5 | 0,7 | 0,9 | |||
| Погрешность измерения формы с одним щупом. Максимально допустимая погрешность (MPE) соответствует требованиям ISO 10360-5:2010 | PFTU | в мкм | 0,5 | 0,8 | 1,1 | |||
| Погрешность измерения формы с несколькими щупами. Максимально допустимая погрешность (MPE) соответствует требованиям ISO 10360-5:2010 | PFTM8) | в мкм | 1,9 | 2,2 | 2,3 | |||
| Погрешность измерения размеров с несколькими щупами. Максимально допустимая погрешность (MPE) соответствует требованиям ISO 10360-5:2010 | PSTM8) | в мкм | 0,6 | 0,9 | 1,1 | |||
| Погрешность определения положения с несколькими щупами. Максимально допустимый уровень (MPL) соответствует требованиям ISO 10360-5:2010 | PLTM8) | в мкм | 1,2 | 1,5 | 1,7 |
Датчики ZEISS PRISMO navigator точность ZEISS VAST gold1) Многоточечный датчик активного сканирования ZEISS VAST XTR gold 1) Скорость измерения при сканировании – до 200 точек/с. Переменное измерительное усилие (50–1 000 мН) при сборе данных. ZEISS VAST gold: щуп: макс. длина – 800 мм, макс. масса – 600 г, общий вес щуповой системы присоединительной тарелкой
- держателями, мин. диаметр сферы щупа – 0,3 мм.
- навигатором технологией повышения производительности измерения.
ZEISS VAST XTR gold: макс. длина – 350 мм, макс. масса – 500 г, общий вес щуповой системы присоединительной тарелкой
- держателями, мин. диаметр сферы щупа – 0,5 мм.
- функцией навигатор технологией повышается производительность измерения.
| ZEISS PRISMO 5 + 7 X = 700 и X = 900 | ZEISS PRISMO 10 X = 1 200 | ZEISS PRISMO 10 X = 1 600 | ||||||
| Погрешность измерения длины2) Максимально допустимая погрешность (MPE) | E0/E150 | в мкм | при 19-21 °C | 0,9 + L/350 3) | при 18-22 °C | 1,5 + L/350 | при 18-22 °C | 2,0 + L/300 |
| соответствует требованиям ISO 10360.-2:2009 | при 15-30 °C | 1,2 + L/250 | при 18-28 °C | 1,8 + L/300 4) | при 18-28 °C | 3,4 + L/270 4) | ||
| Диапазон повторяемости E0 Максимально допустимый уровень (MPL) соответствует ISO 10360.-2:2009 | R0 | в мкм | 0,8 | 1,1 | 1,5 | |||
| Погрешность сканирования Максимально допустимая погрешность (MPE) соответствует ISO 10360-4:2000 Необходимое время измерения, MPT | THP t | в мкм | при 19-21 °C | 1,3 (ZEISS PRISMO 5) 1,7 (ZEISS PRISMO 7) 40 | при 18-22 °C | 1,7 40 | при 18-22 °C | 2,5 40 |
| Погрешность измерения формы5) Максимально допустимая погрешность (MPE) измерения круглости соответствует требованиям ISO 12181:2011 (VDI/VDE 2617, лист 2.2:2000) | RONt (MZCI) | в мкм | 1,0 | 1,3 | 1,9 | |||
| Погрешность измерения формы с одним щупом Максимально допустимая погрешность (MPE) соответствует требованиям ISO 10360-5:2010 | PFTU | в мкм | 1,0 | 1,3 | 1,9 | |||
| Погрешность измерения формы с несколькими щупами. | PFTM8) | в мкм | 2,1 (ZEISS PRISMO 5) 2,79) | 2,7 3,39) | 3 3,69) | |||
| Максимально допустимая погрешность (MPE) соответствует требованиям ISO 10360-5:201 | 2,4 (ZEISS PRISMO 7) 3,09) | |||||||
| Погрешность измерения размеров с несколькими щупами. Максимально допустимая погрешность (MPE) соответствует требованиям ISO 10360-5:2010 | PSTM8) | в мкм | 1,0 (ZEISS PRISMO 5) 1,2 (ZEISS PRISMO 7) | 1,4 | 1,6 | |||
| Погрешность определения положения с несколькими щупами. | PLTM8) | в мкм | 1,6 (ZEISS PRISMO 5) 1,79) | 2,0 2,19) | 2,1 2,29) | |||
| Максимально допустимый уровень (MPL) соответствует требованиям ISO 10360-5:2010 | 1,8 (ZEISS PRISMO 7) 1,99) |
1) Приемочные испытания при длине щупа 60 мм диаметре сферы щупа 8 мм. Также применимо для вариантов другими щупами (Ø 3 x 33 мм, Ø 5 x 50 мм, Ø 8 x 114 мм Ø 12 x 92 мм были испытаны PRISMO navigator; Ø 3 x 33 мм, 0 5 x 50 мм Ø 12 x 92 мм – PRISMO ultra). 2) Измеряемая длина L в мм 3) 1,2 + L/350 при 18–22 °C. 4) ZEISS PRISMO navigator 10 (Y > 2 400) 18–24 °C. 5) Круглость в режиме сканирования на кольцевом калибре 50 мм v = 5 мм/с, фильтр 50 W/U. 6) В ограниченном диапазоне измерения 800/1000/600 7) В ограниченном диапазоне измерения 800/1200/600 8) Место измерения расположено рядом калибровочным положением для документирования свойств датчика. 9) Относится к ZEISS VAST XTR gold 10) Точность применительно к ZEISS RSH соответствующей поправкой на изгиб эталонной сферы.
