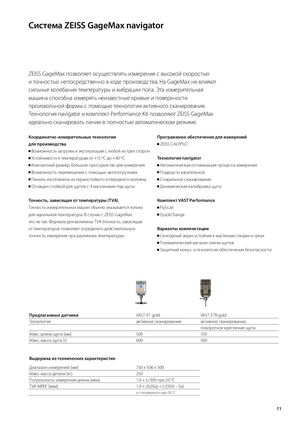

Система ZEISS GageMax navigator

ZEISS GageMax позволяет осуществлять измерения с высокой скоростью

и точностью непосредственно в ходе производства. На GageMax не влияют

сильные колебания температуры и вибрации пола. Эта измерительная

машина способна измерять неизвестные кривые и поверхности

произвольной формы с помощью технологии активного сканирования.

Технология navigator и комплект Performance Kit позволяют ZEISS GageMax

идеально сканировать линии в полностью автоматическом режиме.

Координатно-измерительные технологии Программное обеспечение для измерений
для производстваZEISS CALYPSO
Возможность загрузки и эксплуатации с любой из трех сторон
Устойчивость к температурам от +15 ºC до +40 ºCТехнология navigator
Компактный размер, большое пространство для измеренияАвтоматическая оптимизация процесса измерения
Возможность перемещения с помощью автопогрузчикаПодвод по касательной
Пиноль изготовлена из термостойкого углеродного волокнаСпиральное сканирование
Оснащен стойкой для щупов с 4 магазинами под щупы.Динамическая калибровка щупа
Точность, зависящая от температуры (TVA)Комплект VAST Performance
Точность измерительных машин обычно указывается толькоFlyScan
для идеальной температуры. В случае с ZEISS GageMaxQuickChange
это не так. Формула для величины TVA (точность, зависящая
от температуры) позволяет определить действительнуюВарианты комплектации
точность измерения при различных температурах.Сенсорный экран устойчив к масляным следам и грязи

Пневматический магазин смены щупов Защитный кожух и технология обеспечения безопасности

ПредлагаемыедатчикиVAST XTgoldVAST XTRgold
Технологияактивное сканированиеактивное сканирование,
поворотное креплениещупа
Макс.длинащупа[мм]500350
Макс. массащупа[г]600500

Выдержка из технических характеристик

Диапазон измерений[мм]:750 x 500 x 500
Макс. массадетали[кг]250
Погрешность измерениядлины[мкм]1,9 + L/300 при 20 °C
TVA MPEF[мкм]1,9 +(0,05a)+ L/(300 – 5a)

a = погрешность при 20 °C
