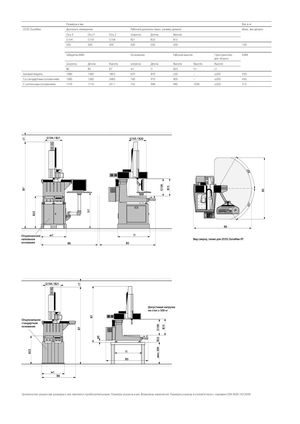

| Размеры в м | м | Вес в кг | |||||||
| ZEISS DuraMax | Диапазон из | мерения | Рабочий диа | пазон (макс. раз | мер детали) | Макс. вес детали | |||
| Ось X | Ось Y | Ось Z | Ширина | Длина | Высота | ||||
| G104 | G105 | G106 | B21 | B20 | B15 | ||||
| 500 | 500 | 500 | 500 | 500 | 500 | 100 | |||
| Габариты КИ | М | Основание | Рабочая вы | сота | Пространство для сборки | КИМ | |||
| Ширина | Длина | Высота | Ширина | Длина | Высота | Высота | Высота | ||
| B6 | B5 | B7 | w1 | l1 | B23 | h1 | c1 | ||
| Базовая модель | 1080 | 1360 | 1803 | 670 | 870 | 230 | – | ≥200 | 350 |
| Со стандартным основанием | 1080 | 1360 | 2480 | 740 | 910 | 905 | – | ≥200 | 445 |
| С напольным основанием | 1770 | 1710 | 2511 | 732 | 948 | 940 | 1038 | ≥200 | 515 |
Примечание: указанные размеры и вес являются приблизительными. Размеры указаны в мм. Возможны изменения. Размеры указаны в соответствии с нормами DIN 4000-167:2009.
