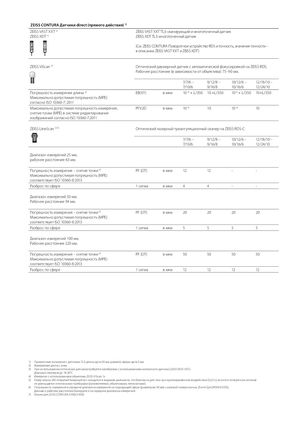

| ZEISS CONTURA Датчики direct (прямого действия)7) | ||||||
| ZEISS VAST XXT1) ZEISS XDT7) | ZEISS VAST X ZEISS XDT TL | XT TL3: сканир 3: многоточеч | ующий и мног ный датчик | оточечный дат | чик | |
| XDT | (См. ZEISS CO в описании | NTURA Повор ZEISS VAST XXT | отное устрой и ZEISS XDT) | ство RDS и точн | ость, значения т | очности – |
| ZEISS ViScan3) | Оптический Рабочее рас | двумерный д стояние (в за | атчик с автом висимости от | атической фок объектива): 75 | усировкой на Z –90 мм. | EISS RDS. |
| 7/7/6 – 7/10/6 | 9/12/8 – 9/16/8 | 10/12/6 – 10/16/6 | 12/18/10 – 12/24/10 | |||
| Погрешность измерения длины2) Максимально допустимая погрешность (MPE) согласно ISO 10360-7: 2011 | EB(XY) | в мкм | 104)+ L/35 | 0 10 +L/350 | 104)+ L/350 | 10+L/350 |
| Максимально допустимая погрешность измерения, снятие точки (MPE) в системе редактирования изображений согласно ISO 10360-7:2011 | PFV2D | в мкм | 104) | 10 | 104) | 10 |
| ZEISS LineScan3) 5) | Оптический | лазерный тр | иангуляционн | ый сканер на | ZEISS RDS-C | |
| 7/7/6 – | 9/12/8 – | 10/12/6 – | 12/18/10 – | |||
| 7/10/6 | 9/16/8 | 10/16/6 | 12/24/10 | |||
| Диапазон измерений 25 мм, рабочее расстояние 63 мм. | ||||||
| Погрешность измерения – снятие точки6) Максимально допустимая погрешность (MPE) соответствует ISO 10360-8:2013 | PF (OT) | в мкм | 12 | 12 | - | - |
| Разброс по сфере | 1 сигма | в мкм | 4 | 4 | - | - |
| Диапазон измерений 50 мм. Рабочее расстояние 94 мм. | ||||||
| Погрешность измерения – снятие точки6) | PF (OT) | в мкм | 20 | 20 | 20 | 20 |
| Максимально допустимая погрешность (MPE) соответствует ISO 10360-8:2013 | ||||||
| Разброс по сфере | 1 сигма | в мкм | 5 | 5 | 5 | 5 |
| Диапазон измерений 100 мм. Рабочее расстояние 220 мм. | ||||||
| Погрешность измерения – снятие точки6) | PF (OT) | в мкм | 50 | 50 | 50 | 50 |
| Максимально допустимая погрешность (MPE) соответствует ISO 10360-8:2013 | ||||||
| Разброс по сфере | 1 сигма | в мкм | 12 | 12 | 12 | 12 |
1) Приемочные испытания с датчиком TL3; длина щупа 50 мм, диаметр сферы щупа 3 мм 2) Измеряемая длина L в мм 3) При использовании оптических датчиков требуется калибровка с использованием контактного датчика (ZEISS VAST XXT). Диапазон температур: 18-26°C 4) Измерено с использованием объектива ZEISS ViScan 1x 5) Лазер класса 2M: открытый лазерный луч находится в видимом диапазоне, что безопасно для глаз при кратковременном воздействии (0,25 с), если его поперечное сечение не уменьшается оптическими приборами (умножителями, объективами, телескопами). 6) Погрешность измерения в середине диапазона измерений на подходящей сфере (диаметром 30 мм) с матовой поверхностью. [Form.Sph.D95%:Tr:ODS]. Данные о рабочем расстоянии базируются на середине диапазона измерений.
