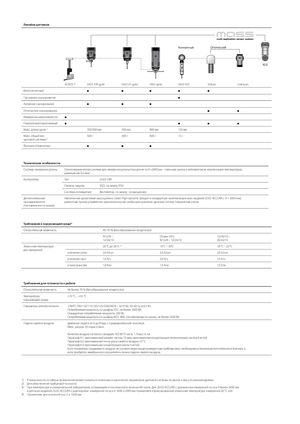

Линейка датчиков
ROTOS 4) VAST XTR gold VAST XT gold VAST gold VAST XXT ViScan LineScan
Многоточечный Пассивное сканирование Активное сканирование Оптическое сканирование
Измерение шероховатости Поворотный/наклоняемый
| Макс. длина щупа 1) | 350/500 мм | 500 мм | 800 мм | 150 мм |
| Макс. общий вес | 500 г | 500 г | 600 г | 15 г |
щуповой системы1) Функция «Навигатор»
| Технические особенности | ||
| Система измерения длины | Стеклокерамическая сис разрешение 0,2 мкм | тема для измерения длины (при длине по Y>2400 мм – стальные шкалы и автоматичесая компенсация температуры), |
| Контроллер | Тип | ZEISS C99 |
| Степень защиты | IP22, по заказу IP54 | |
| Система охлаждения | Вентилятор, по заказу - кондиционер | |
| Дополнительные | Увеличенная допустимая | масса детали; пакет High-dynamic (входит в стандартную комплектацию всех моделей ZEISS ACCURA с X = 2000 мм), |
| принадлежности (поставляются по заказу) | различные пульты управ | ления, мультисенсорная стойка для хранения щуповых систем, поворотные столы |
Требования к окружающей среде2)
| Относительная влажность | 40–70 % (без образования кон | денсата) | ||
| 9/12/8 – 12/24/10 | Опция HTG: 9/12/8 – 12/24/10 | 12/30/10 – 20/42/15 | ||
| Эталонная температура | 20 °C до 26 °C3) | 15°C – 30°C | 18 °C – 22 °C | |
| для измерений | в течение суток | 2,0 К/сут | 5,0 К/сут | 2,0 К/сут |
| в течение часа | 1,0 К/ч | 2,0 К/ч | 1,0 К/ч | |
| в пространстве | 1,0 К/м | 1,0 К/м | 1,0 К/м |
Требования для готовности к работе
| Относительная влажность | Не более 70 % (без образования конденсата) |
| Температура окружающей среды | +10 °C ... +35 °C |
| Параметры электропитания | 1/N/PE 100/110/115/120/125/230/240 В ~ (±10 %); 50–60 Гц (±3,5 %). Потребляемая мощность со шкафом ТСС: не более 1600 ВА Стандартная потребляемая мощность: 350 Вт, Потребляемая мощность со шкафом MCC 800, поставляемым по заказу: не более 2500 ВА |
| Подача сжатого воздуха | Давление подачи от 6 до 8 бар, с предварительной очисткой. Макс. расход: 50 норм. л/мин. |
| Качество воздуха согласно стандарту ISO 8573 часть 1: Класс 4, т.е. Параграф 6.1: максимальный размер частиц 15 мкм, максимальная концентрация загрязняющих частиц 8 мг/м3 Параграф 6.2: максимальная точка росы сжатого воздуха +3 °C Параграф 6.3: максимальная концентрация масла 5 мг/м3 Если параметры подаваемого воздуха не соответствуют вышеприведенным требованиям, необходима установка дополнительного фильтра и, если требуется, мембранного осушителя в линии подачи сжатого воздуха. |
1) В зависимости от сферы применения может оказаться полезным ограничение параметров щуповой системы по длине и весу от рекомендуемых 2) Для обеспечения требуемой точности. 3) При температуре измерительной лаборатории, остававшейся постоянной течение 48 часов. Для ZEISS ACCURA с диапазоном измерений по оси Y более 2400 мм и для всех моделей ZEISS ACCURA с диапазоном измерений по оси X 1600 и 2000 мм применяется фиксированная эталонная температура измерений 20 °C ±2K 4) Применимо для значений оси Z ≤ 1000 мм
