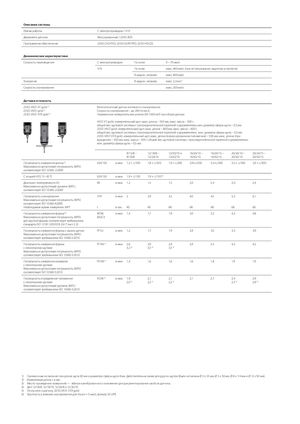

| Описание системы | | |
| Режим работы | С электроприводом / ЧПУ | |
| Держатели датчика | Фиксированные / ZEISS RDS | |
| Программное обеспечение | ZEISS CALYPSO, ZEISS GEAR PRO, ZEISS HOLOS | |
| Динамические характеристики | | |
| Скорость перемещения | С электроприводом По осям | 0 – 70 мм/с |
| ЧПУ По осям | макс. 460 мм/с (при использовании защитных устройств) |
| В заданн. направл. | макс. 800 мм/с |
| Ускорение | В заданн. направл. | макс. 2,3 м/с2 |
| Скорость сканирования | | макс. 200 мм/с |
| Датчики и точность | |
| ZEISS VAST XT gold1) | Многоточечный датчик активного сканирования. |
| ZEISS VAST gold1) | Скорость сканирования – до 200 точек/с. |
| ZEISS VAST XTR gold1) | Переменное измерительное усилие (50-1000 мН) при сборе данных |
| VAST XT gold: измерительный щуп: макс. длина – 500 мм, макс. масса – 500 г, общий вес щуповой системы с присоединительной тарелкой и держателями, мин. диаметр сферы щупа – 0,5 мм ZEISS VAST gold: измерительный щуп: макс. длина – 800 мм, макс. масса – 600 г, |
| общий вес щуповой системы с присоединительной тарелкой и держателями, мин. диаметр сферы щупа – 0,3 мм ZEISS VAST XTR gold: измерительный щуп: макс. длина (в фиксированном положении) – 500 мм, макс. длина (при |
| вращении) – 350 мм, макс. масса – 500 г, общий вес щуповой системы с присоединительной тарелкой и держателями, мин. диаметр сферы щупа – 0,5 мм |
| | | 9/12/8 – 9/16/8 | 12/18/8 – 12/24/10 | 12/30/10 и 12/42/10 | 16/24/10 – 16/42/10 | 16/24/15 – 16/42/15 | 20/24/10 – 20/42/10 | 20/24/15 – 20/42/15 |
| Погрешность измерения длины2) Максимально допустимая погрешность (MPE) соответствует ISO 10360.-2:2009 | E0/E150 | в мкм | 1,2 + L/350 | 1,8 + L/350 | 1,9 + L/300 | 2,9+L/300 | 3,5+L/300 | 3,3 + L/300 | 3,9 + L/300 |
| С опцией HTG 15–30 °C | E0/E150 | в мкм | 1,9 + L/150 | 1,9 + L/1504) | | | | | |
| Диапазон повторяемости E0 Максимально допустимый уровень (MPL) соответствует ISO 10360.-2:2009 | R0 | в мкм | 1,2 | 1,5 | 1,5 | 2,0 | 2,4 | 2,0 | 2,4 |
| Погрешность сканирования Максимально допустимая погрешность (MPE) соответствует ISO 10360-4:2000 Необходимое время измерения, MPT | THP t | в мкм в сек. | 2 40 | 2,9 40 | 3,5 68 | 4,0 68 | 4,5 68 | 5,5 68 | 6,1 68 |
| Погрешность измерения формы6) Максимально допустимая погрешность (MPE) для круглой формы соответствует требованиям стандарта ISO 12181 (VDI/VDE 2617 лист 2.2) | RONt (MZCI) | в мкм | 1,4 | 1,7 | 1,9 | 3,0 | 3,2 | 4,2 | 4,8 |
| Погрешность измерения формы с одним щупом Максимально допустимая погрешность (MPE) соответствует требованиям ISO 10360-5:2010 | PFTU | в мкм | 1,2 | 1,7 | 1,9 | 2,9 | 3,5 | 3,3 | 3,9 |
| Погрешность измерения формы с несколькими щупами Максимально допустимая погрешность (MPE) соответствует требованиям ISO 10360-5:2010 | PFTM3) | в мкм | 2,6 3,25) | 2,9 3,55) | 2,9 3,55) | 2,9 | 3,5 | 4,2 | 4,2 |
| Погрешность измерения размеров с несколькими щупами Максимально допустимая погрешность (MPE) соответствует ISO 10360-5:2010 | PSTM3) | в мкм | 1,4 | 1,6 | 1,6 | 1,6 | 1,8 | 1,9 | 1,9 |
| Погрешность определения положения с несколькими щупами Максимально допустимый уровень (MPL) соответствует требованиям ISO 10360-5:2010 | PLTM3) | в мкм | 1,9 2,05) | 2,1 2,25) | 2,1 2,25) | 2,1 | 2,7 | 2,4 2,55) | 2,9 2,95) |
1) Приемочные испытания при длине щупа 60 мм и диаметре сферы щупа 8 мм. Действительны также для других щупов (были испытаны Ø 3 x 33 мм, Ø 5 x 50 мм, Ø 8 x 114 мм и Ø 12 x 92 мм). 2) Измеряемая длина L в мм. 3) Место проведения измерений — вблизи калибровочного положения для документирования свойств датчика. 4) Для 12/18/8, 12/18/10, 12/24/8 и 12/24/10 5) Относится к датчику ZEISS VAST XTR gold 6) Круглость в режиме сканирования для Vscan = 5 мм/с, фильтр 50 UPR
