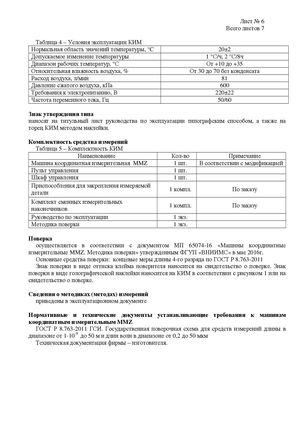

Таблица 4 – Условия эксплуатации КИМ

Нормальная область значений температуры,°C20±2
Допускаемое изменение температуры1 °С/ч,2 °С/8ч
Диапазонрабочих температур,°СОт +10до +35
Относительная влажность воздуха,%От 30до 70 без конденсата
Расходвоздуха,л/мин81
Давление сжатого воздуха,кПа600
Требования к электропитанию,В220±22
Частота переменного тока,Гц50/60

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом, а также на торец КИМ методом наклейки. Комплектность средства измерений Таблица 5 – Комплектность КИМ

НаименованиеКол-воПримечание
Машина координатная измерительная MMZ1 шт.В соответствии с модификацией
Пультуправления1 шт.
Шкаф управления1 шт.
Приспособления для закрепления измеряемой детали1 компл.По заказу
Комплект сменных измерительных наконечников1 компл.По заказу
Руководство по эксплуатации1 экз.
Методика поверки1 экз.

Поверка

осуществляется в соответствии с документом МП 65074-16 «Машины координатные

измерительные MMZ. Методика поверки» утвержденным ФГУП «ВНИИМС» в мае 2016г. Основные средства поверки: концевые меры длины 4-го разряда по ГОСТ Р 8.763-2011 Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке. Знак поверки в виде голографической наклейки наносится на КИМ в соответствии с рисунком 1 или на

свидетельство о поверке. Сведения о методиках (методах) измерений приведены в эксплуатационном документе

Нормативные и технические документы устанавливающие требования к машинам

координатным измерительным MMZ ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1·10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация фирмы – изготовителя.
