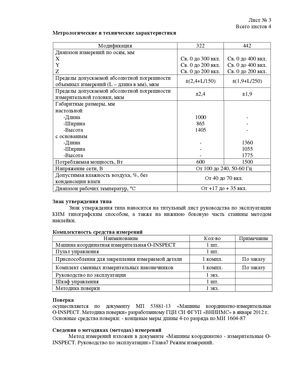

Госреестр. Описание типа СИ 53881-13 ZEISS. Машины координатные измерительные O-INSPECT - страница 4

Предыдущая страница Следующая страница

Навигация

Метрологические и технические характеристики

Модификация322442
Диапазон измерений по осям, мм
XCв. 0 до 300 вкл.Cв. 0 до 400 вкл.
YCв. 0 до 200 вкл.Cв. 0 до 400 вкл.
ZCв. 0до 200 вкл.Cв. 0до 200 вкл.
Пределы допускаемой абсолютной погрешности объемных измерений(L –длина в мм),мкм±(2,4+L/150)±(1,9+L/250)
Пределы допускаемой абсолютной погрешности измерительной головки,мкм±2,4±1,9
Габаритные размеры, мм
настольной
-Длина1000-
-Ширина865-
-Высота1405-
с основанием
-Длина-1360
-Ширина-1055
-Высота-1775
Потребляемая мощность,Вт6001500
Напряжение сети,ВОт 100до 240,50-60 Гц
Допустимая влажность воздуха, %, без конденсации влагиОт 40 до 70 вкл.
Диапазонрабочих температур, °СОт +17до+ 35 вкл.

Знак утверждения типа Знак утверждения типа наносится на титульный лист руководства по эксплуатации

КИМ типографским способом, а также на нижнюю боковую часть станины методом

наклейки. Комплектность средства измерений

НаименованиеКол-воПримечание
Машина координатная измерительная O-INSPECT1 шт.
Пультуправления1 шт.
Приспособления для закрепления измеряемой детали1 компл.По заказу
Комплект сменных измерительных наконечников1 компл.По заказу
Руководство по эксплуатации1 экз.
Шкаф управления1 шт.
Методика поверки1 экз.

Поверка

осуществляется по документу МП 53881-13 «Машины координатно-измерительные

O-INSPECT. Методика поверки» разработанному ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г. Основные средства поверки: - концевые меры длины 4-го разряда по МИ 1604-87 Сведения о методиках (методах) измерений Метод измерений изложен в документе «Машины координатно - измерительные O-

INSPECT. Руководство по эксплуатации» Глава7 Режим измерений.
