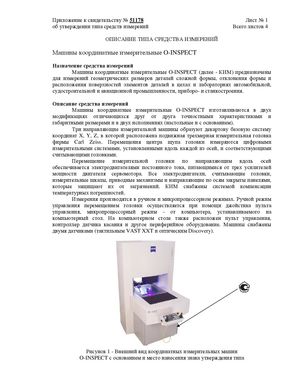

Приложение к свидетельству № 51178 Лист № 1 об утверждении типа средств измерений Всего листов 4 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины координатные измерительные O-INSPECT

Назначение средства измерений Машины координатные измерительные O-INSPECT (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и

расположенияповерхностей элементов деталей вцехах и лабораториях автомобильной,
судостроительной и авиационной промышленности, приборо- и станкостроения.
Описание средства измерений

Машины координатные измерительные O-INSPECT изготавливаются в двух

модификацияхотличающихсядруготдругаточностнымихарактеристикамии
габаритными размерами и в двух исполнениях (настольные и с основанием).
Три направляющие измерительной машины образуют декартову базовую систему
координат X, Y, Z, в которой расположена подвижная трехмерная измерительная головка
фирмы Carl Zeiss.Перемещенияцентращупаголовкиизмеряютсяцифровыми
измерительными системами, установленными вдоль каждой из осей, и соответствующими
считывающими головками.
Перемещениеизмерительнойголовкипонаправляющимвдольосей
обеспечивается электродвигателями постоянного тока, питающимися от трех усилителей
мощностидвигателясервомотора.Всеэлектродвигатели,считывающиеголовки,
измерительные шкалы, приводные механизмы и направляющие по осям закрыты панелями,
которыезащищаютихотзагрязнений.КИМснабженысистемойкомпенсации
температурных погрешностей.
Измерения производятся в ручном и микропроцессорном режимах. Ручной режим

управления перемещением головки осуществляется при помощи джойстика пульта

управления, микропроцессорный режим - от компьютера, устанавливаемого на

компьютерный стол. На компьютерном столе также расположен пульт управления,

контроллер датчика касания и другое периферийное оборудование. Машины снабжены

двумя датчиками (тактильным VAST XXT и оптическим Discovery).

Рисунок 1 - Внешний вид координатных измерительных машин O-INSPECT с основанием и место нанесения знака утверждения типа
