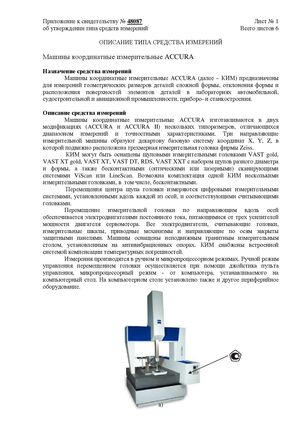

Приложение к свидетельству № 48087 Лист № 1 об утверждении типа средств измерений Всего листов 6 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины координатные измерительные ACCURA

Назначение средства измерений Машины координатные измерительные ACCURA (далее – КИМ) предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и

диапазоном измерений и точностными характеристиками. Три направляющие

измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой подвижно расположена трехмерная измерительная головка фирмы Zeiss. КИМ могут быть оснащены щуповыми измерительными головками VAST gold, VAST XT gold, VAST XT, VAST DT, RDS, VAST XXT с набором щупов разного диаметра и формы, а также бесконтактными (оптическими или лазерными) сканирующими системами ViScan или LineScan. Возможна комплектация одной КИМ несколькими измерительными головками, в том числе, бесконтактными. Перемещения центра щупа головки измеряются цифровыми измерительными системами, установленными вдоль каждой из осей, и соответствующими считывающими головками. Перемещение измерительной головки по направляющим вдоль осей обеспечивается электродвигателями постоянного тока, питающимися от трех усилителей мощности двигателя сервомотора. Все электродвигатели, считывающие головки, измерительные шкалы, приводные механизмы и направляющие по осям закрыты защитными панелями. Машины оснащены неподвижным гранитным измерительным столом, установленным на антивибрационных опорах. КИМ снабжены встроенной системой компенсации температурных погрешностей. Измерения производятся в ручном и микропроцессорном режимах. Ручной режим управления перемещением головки осуществляется при помощи джойстика пульта управления, микропроцессорный режим - от компьютера, устанавливаемого на

компьютерный стол. На компьютерном столе установлено также и другое периферийное оборудование.

а)
