Приложение к свидетельству № 47631 Лист 1 об утверждении типа средств измерений Всего листов 3 ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины координатные измерительные DuraMax

Назначение средства измерений Машины координатные измерительные DuraMax (далее - КИМ) предназначены для

измеренийгеометрическихразмеровдеталейсложнойформы, отклоненияформыи
расположения поверхностей элементов деталей в цехах и лабораториях автомобильной,
судостроительной и авиационной промышленности, приборо- и станкостроения.
Описание средства измерений
Машиныкоординатныеизмерительные DuraMaxизготавливаютсяодного
типоразмера, в двух исполнениях - настольные и с основанием.
Три направляющие измерительной машины образуют декартову базовую систему
координат X, Y, Z, в которой подвижно расположена трехмерная щуповая измерительная
сканирующаяфирмы Zeiss. Перемещения головкацентращупаголовкиизмеряются
цифровымиизмерительнымисистемами, установленнымивдолькаждойосей, и из
соответствующими считывающими головками.
Перемещениеизмерительнойголовки понаправляющимосей вдоль
обеспечивается электродвигателями постоянного тока, питающимися от трех усилителей
мощностидвигателясервомотора.электродвигатели, Всесчитывающиеголовки,
измерительные шкалы, приводные механизмы и направляющие по осям закрыты панелями,
которые защищают их от загрязнений. Машины оснащены неподвижным измерительным
столом,установленнымнаКИМ раме. стальной снабженысистемойкомпенсации
температурных погрешностей.
Измерения производятся в ручном и микропроцессорном режимах. Ручной режим
управленияперемещениемосуществляется головки припомощипульта джойстика
управления,микропроцессорныйкомпьютера, от режим -устанавливаемогона
компьютерныйстол. На компьютерномтакже столерасположенпульт управления,

контроллер датчика касания и другое периферийное оборудование.

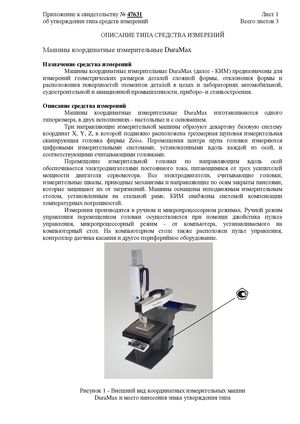

Рисунок 1 - Внешний вид координатных измерительных машин DuraMax и место нанесения знака утверждения типа
