Госреестр. Описание типа СИ 16166-13 Машины координатные измерительные ZEISS PRISMO

Тип КИМ	Пределы до абсолютной погрешно (L=длина в	пускаемой объемной сти MPEE мм),мкм	Пределы допуска погрешности щупо м	емой абсолютной вой головки MPEР, км
	VAST XT	VAST	VAST XT	VAST
	gold/VASTgold	XXT/RDS/XDT	gold/VASTgold	XXT/RDS/XDT
Prismo Ultra9/13/7	±(0,5+L/500)	-	±0,5	-
Prismo Ultra 12/18/10 Prismo Ultra 12/24/10	±(1,2+L/500)	-	±1,2	-
Prismo Ultra 16/24/10 Prismo Ultra 16/30/10	±(1,9+L/400)	-	±1,9	-
Prismo Navigator 7/9/5
Prismo Navigator 7/9/7
Prismo Navigator 9/12/7	±(09+L/350)	±(16+L/333)	±09	±16
Prismo Navigator 9/15/7	,	,	,	,
Prismo Navigator 9/18/7
Prismo Navigator 9/24/7
Prismo Navigator 12/18/10
Prismo Navigator 12/24/10 Prismo Navigator 12/30/10	±(1,5+L/300)	±(2,2+L/300)	±1,5	±2,2
Prismo Navigator 12/42/10
Prismo Navigator 16/24/10
Prismo Navigator 16/30/10	±(2,5+L/300)	±(3,2+L/250)	±2,5	±3,2
Prismo Navigator
16/42/10
Диапазон температур	при поверке,°С		20±2
-допускаемое изменен	ие температуры		1°С/ч;2°С/8ч
Диапазонрабочих тем	ператур, °С		От +15до +35
Относительная влажн	ость воздуха,%	От 40	до 80 без конденсат	а
Расходвоздуха,л/мин			10
Давление сжатого воз	духа,кПа		600
Питание		230±10	%,50-60 Гц,1000 В	·А

Знак утверждения типа Знак утверждения типа наносится на титульный лист руководства по эксплуатации

КИМ типографским способом, а также на нижнюю боковую часть станины методом

наклейки.

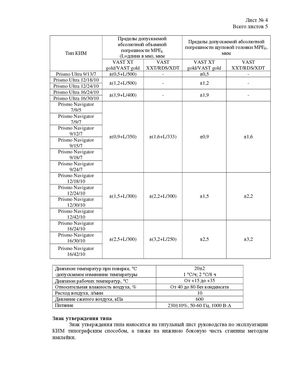

Госреестр. Описание типа СИ 16166-13 Машины координатные измерительные ZEISS PRISMO - страница 4
