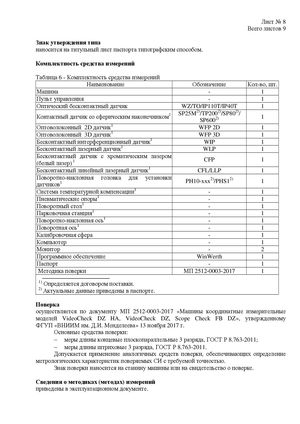

Госреестр. Описание типа СИ 70606-18 Машины координатные измерительные Werth моделей VideoCheck DZ HA, VideoCheck DZ - страница 8

Предыдущая страница Следующая страница

Навигация

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

НаименованиеОбозначениеКол-во, шт.
Машина-1
Пульт управления-1
Оптический бесконтактный датчикWZ/TO/IP110T/IP40T1
Контактный датчик со сферическим наконечником1SP25M2)/TP2002)/SP802)/SP6002)1
Оптоволоконный 2D датчик1WFP 2D1
Оптоволоконный 3D датчик1WFP 3D1
Бесконтактный интерференционный датчик1WIP1
Бесконтактный лазерный датчик1WLP1
Бесконтактный датчик с хроматическим лазером (белый лазер)1CFP1
Бесконтактный линейный лазерный датчик1CFL/LLP1
Поворотно-наклонная головка для установки датчиков1PH10-xxx2)/PHS12)1
Система температурной компенсации1-1
Пневматические опоры1-1
Поворотный стол1-1
Парковочная станция1-1
Поворотно-наклонная ось1-1
Поворотная ось1-1
Калибровочная сфера-1
Компьютер-1
Монитор-2
Программное обеспечениеWinWerth1
Паспорт-1
Методика поверкиМП 2512-0003-20171

1) Определяется договором поставки.

2) Актуальные данные приведены в паспорте.

Поверка

осуществляется по документу МП 2512-0003-2017 «Машины координатные измерительные моделей VideoCheck DZ HA, VideoCheck DZ, Scope Check FB DZ», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13 ноября 2017 г.

Основные средства поверки:

  • меры длины концевые плоскопараллельные 3 разряда, ГОСТ Р 8.763-2011;
  • меры длины штриховые 3 разряда, ГОСТ Р 8.763-2011.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на станину машины или на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.
