Госреестр. Описание типа СИ 62992-16 Координатные измерительные машины моделей Werth VideoCheck, ScopeCheck - страница 18

Предыдущая страница Следующая страница

Навигация

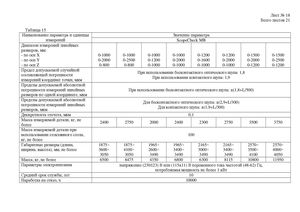

Таблица 15

Наименование параметра и единицы измеренийScopeCheck MB
Диапазон измерений линейных размеров, мм: по оси X0-10000-10000-10000-10000-12000-12000-15000-1500
по оси Y0-20000-25000-12000-20000-16000-20000-20000-2500
по оси Z0-8000-8000-10000-10000-10000-10000-12000-1200
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкмПри использовании бесконтактного оптического щупа: 1,8; при использовании контактного щупа: 1,9
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкмПри использовании бесконтактного оптического щупа: ±(1,8+L/500)
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкмДля бесконтактного оптического щупа: ±(2,9+L/300); для контактного щупа: ±(1,9+L/300)
Дискретность отсчета, мкм0,1
Масса измеряемой детали, кг, не более24002750200024002300275035003750
Масса измеряемой детали при использовании стеклянного стола, кг, не более100
Габаритные размеры (длина, ширина, высота), мм, не более1875×3600×30501875×4100×30501965×2600×34901965×3400×34902165×3000×34902165×3400×34902570×3500×41002570×4000×4050
Масса, кг, не более6500847543506800630081151080011950
Параметры электропитаниянапряжение (230±23) В или (115±11) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 1 кВт
Средний срок службы, лет10
Наработка на отказ, ч10000
