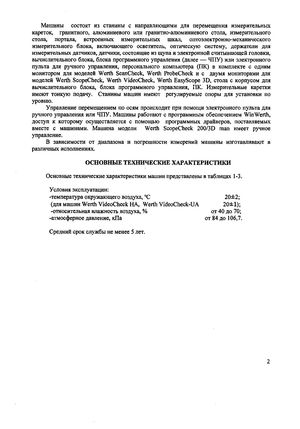

Машины состоят из станины с направляющими для перемещения измерительных кареток, гранитного, алюминиевого или гранитно-алюминиевого стола, измерительного стола, портала, встроенных измерительных шкал, оптоэлектронно-механического измерительного блока, включающего осветитель, оптическую систему, держатели для измерительных датчиков, датчики, состоящие из щупа и электронной считывающей головки, вычислительного блока, блока программного управления (далее — ЧПУ) или электронного пульта для ручного управления, персонального компьютера в комплекте с одним монитором для моделей Werth ScanCheck, Werth ProbeCheck и с двумя мониторами для моделей Werth ScopeCheck, Werth VideoCheck, Werth EasyScope 3D, стола с корпусом для вычислительного блока, блока программного управления, ПК. Измерительные каретки имеют тонкую подачу. Станины машин имеют регулируемые опоры для установки по уровню.

Управление перемещением по осям происходит при помощи электронного пульта для ручного управления или ЧПУ. Машины работают с программным обеспечением WinWerth, доступ к которому осуществляется с помощью программных драйверов, поставляемых вместе с машинами. Машина модели Werth ScopeCheck 200/3D mini имеет ручное управление.

В зависимости от диапазона и погрешности измерений машины изготавливают в различных исполнениях.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики машин представлены в таблицах 1–3.

Условия эксплуатации

Средний срок службы не менее 5 лет.
