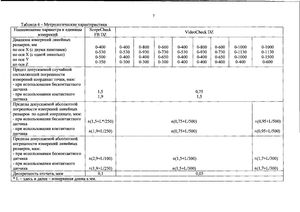

Таблица 4 - Метрологические характеристики

Наименование параметра и единицы измеренийScopeCheck FB DZVideoCheck DZ
Диапазон измерений линейных размеров, мм
по оси X (с двумя пинолями)0-4000-4000-8000-6000-4000-8000-6000-10000-1000
по оси X (с одной пинолью)0-5300-5300-9300-7300-5300-9300-7300-11300-1130
по оси Y0-5000-4000-4000-6500-4000-4000-6500-10000-1500
по оси Z0-3500-3000-3000-3000-4000-4000-4000-4000-600
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм
- при использовании бесконтактного датчика1,50,75
- при использовании контактного датчика1,91,5
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм
- при использовании бесконтактного датчика±(1,5+L/250)±(0,75+L/500) / ±(0,95+L/500)
- при использовании контактного датчика±(1,9+L/250)±(0,75+L/500) / ±(0,95+L/500)
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм
- при использовании бесконтактного датчика±(2,9+L/100)±(1,5+L/300) / ±(1,7+L/300)
- при использовании контактного датчика±(1,9+L/250)±(1,5+L/300) / ±(1,7+L/300)
Дискретность отсчета, мкм0,10,05

* L - здесь и далее - измеряемая длина в мм.
