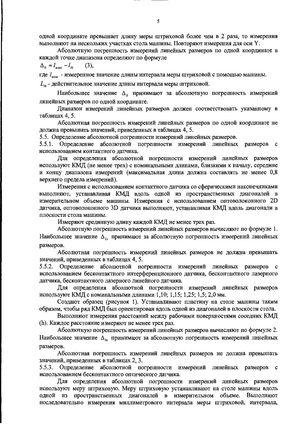

одной координате превышает длину меры штриховой более чем в 2 раза, то измерения выполняют на нескольких участках стола машины. Повторяют измерения для оси Y.

Абсолютную погрешность измерений линейных размеров по одной координате в каждой точке диапазона определяют по формуле:

Δ Li = Lизм i − Ldi   (3),

где Lизм i - измеренное значение длины интервала меры штриховой с помощью машины,
Ldi - действительное значение длины интервала меры штриховой.

Наибольшее значение Δ Li принимают за абсолютную погрешность измерений линейных размеров по одной координате.

Диапазон измерений линейных размеров должен соответствовать указанному в таблицах 4, 5.

Абсолютная погрешность измерений линейных размеров по одной координате не должна превышать значений, приведенных в таблицах 4, 5.

5.5. Определение абсолютной погрешности измерений линейных размеров

5.5.1. Определение абсолютной погрешности измерений линейных размеров с использованием контактного датчика

Для определения абсолютной погрешности измерений линейных размеров используют КМД (не менее трех) с номинальными длинами, близкими к началу, середине и концу диапазона измерений (максимальная длина должна составлять не менее 0,8 верхнего предела измерений).

Измерения с использованием контактного датчика со сферическими наконечниками выполняют, устанавливая КМД вдоль одной из пространственных диагоналей в измерительном объеме машины. Измерения с использованием оптоволоконного 2D датчика, оптоволоконного 3D датчика выполняют, устанавливая КМД вдоль диагонали в плоскости стола машины.

Измеряют срединную длину каждой КМД не менее трех раз.

Абсолютную погрешность измерений линейных размеров вычисляют по формуле 1. Наибольшее значение Δ Li принимают за абсолютную погрешность измерений линейных размеров.

Абсолютная погрешность измерений линейных размеров не должна превышать значений, приведенных в таблицах 4, 5.

5.5.2. Определение абсолютной погрешности измерений линейных размеров с использованием бесконтактного интерференционного датчика, бесконтактного лазерного датчика, бесконтактного лазерного линейного датчика

Для определения абсолютной погрешности измерений линейных размеров используют КМД с номинальными длинами 1,10; 1,15; 1,25; 1,5; 2,0 мм.

Создают образец (рисунок 1). Устанавливают пластину на столе машины таким образом, чтобы ряд КМД был ориентирован вдоль одной из диагоналей в плоскости стола.

Выполняют измерения расстояний между рабочими поверхностями соседних КМД (h). Каждое расстояние измеряют не менее трех раз.

Абсолютную погрешность измерений линейных размеров вычисляют по формуле 2. Наибольшее значение Δ hi принимают за абсолютную погрешность измерений линейных размеров.

Абсолютная погрешность измерений линейных размеров не должна превышать значений, приведенных в таблицах 4, 5.

5.5.3. Определение абсолютной погрешности измерений линейных размеров с использованием бесконтактного оптического датчика

Для определения абсолютной погрешности измерений линейных размеров используют меру штриховую. Меру штриховую устанавливают на столе машины вдоль одной из пространственных диагоналей в измерительном объеме. Выполняют последовательно измерения миллиметрового интервала меры штриховой, интервала,
