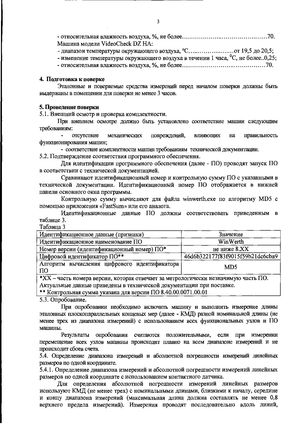

Госреестр. Методика поверки 70606-18 Машины координатные измерительные Werth моделей VideoCheck DZ HA, VideoCheck DZ - страница 3

• относительная влажность воздуха, %, не более: 70.

Машина модели VideoCheck DZ НА:

• диапазон температуры окружающего воздуха, °С: от 19,5 до 20,5;
• изменение температуры окружающего воздуха в течение 1 часа, °С, не более: 0,25;
• относительная влажность воздуха, %, не более: 70.

4. Подготовка к поверке

Эталонные и поверяемые средства измерений перед началом поверки должны быть выдержаны в помещении для поверки не менее 3 часов.

5. Проведение поверки

5.1. Внешний осмотр и проверка комплектности

При внешнем осмотре должно быть установлено соответствие машин следующим требованиям:

• отсутствие механических повреждений, влияющих на правильность функционирования машин;
• соответствие комплектности машин требованиям технической документации.

5.2. Подтверждение соответствия программного обеспечения

Для идентификации программного обеспечения (далее - ПО) проводят запуск ПО в соответствии с технической документацией.

Сравнивают идентификационный номер и контрольную сумму ПО с указанными в технической документации. Идентификационный номер ПО отображается в нижней панели основного окна программы.

Контрольную сумму вычисляют для файла winwerth.exe по алгоритму MD5 с помощью приложения «FastSum» или его аналога.

Идентификационные данные ПО должны соответствовать приведенным в таблице 3.

Таблица 3

* ХХ - часть номера версии, которая отвечает за метрологически незначимую часть ПО. Актуальные данные приведены в технической документации при поставке.

** Контрольная сумма указана для версии ПО 8.40.00.0071.00.01.

5.3. Опробование

При опробовании необходимо включить машину и выполнить измерение длины эталонных плоскопараллельных концевых мер (далее - КМД) разной номинальной длины (не менее трех из диапазона измерений) с использованием всех функциональных узлов и ПО машины.

Результаты опробования считаются положительными, если при измерении перемещение всех узлов машины происходит плавно на всем диапазоне измерений и не происходит сбоев счета.

5.4. Определение диапазона измерений и абсолютной погрешности измерений линейных размеров по одной координате

5.4.1. Определение диапазона измерений и абсолютной погрешности измерений линейных размеров по одной координате с использованием контактного датчика

Для определения абсолютной погрешности измерений линейных размеров используют КМД (не менее трех) с номинальными длинами, близкими к началу, середине и концу диапазона измерений (максимальная длина должна составлять не менее 0,8 верхнего предела измерений). Измерения проводят последовательно вдоль линий,
