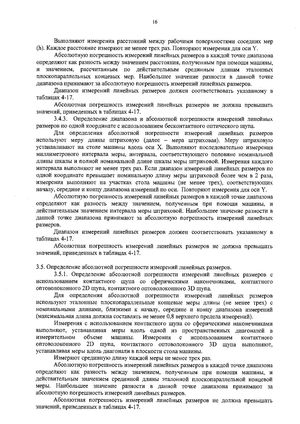

16 Выполняют измерения расстояний между рабочими поверхностями соседних мер (h). Каждое расстояние измеряют не менее трех раз. Повторяют измерения для оси Y. Абсолютную погрешность измерений линейных размеров в каждой точке диапазона определяют как разность между значением расстояния, полученным при помощи машины, и значением, рассчитанным по действительным срединным длинам эталонных плоскопараллельных концевых мер. Наибольшее значение разности в данной точке диапазона принимают за абсолютную погрешность измерений линейных размеров. Диапазон измерений линейных размеров должен соответствовать указанному в таблицах 4-17. Абсолютная погрешность измерений линейных размеров не должна превышать значений, приведенных в таблицах 4-17. 3.4.3. Определение диапазона и абсолютной погрешности измерений линейных размеров по одной координате с использованием бесконтактного оптического щупа. Для определения абсолютной погрешности измерений линейных размеров используют меру длины штриховую (далее - мера штриховая). Меру штриховую устанавливают на столе машины вдоль оси X. Выполняют последовательно измерения миллиметрового интервала меры, интервала, соответствующего половине номинальной длины шкалы и полной номинальной длине шкалы меры штриховой. Измерения каждого интервала выполняют не менее трех раз. Если диапазон измерений линейных размеров по одной координате превышает номинальную длину меры штриховой более чем в 2 раза, измерения выполняют на участках стола машины (не менее трех), соответствующих началу, середине и концу диапазона измерений по оси. Повторяют измерения для оси Y. Абсолютную погрешность измерений линейных размеров в каждой точке диапазона определяют как разность между значением, полученным при помощи машины, и действительным значением интервала меры штриховой. Наибольшее значение разности в данной точке диапазона принимают за абсолютную погрешность измерений линейных размеров. Диапазон измерений линейных размеров должен соответствовать указанному в таблицах 4-17. Абсолютная погрешность измерений линейных размеров не должна превышать значений, приведенных в таблицах 4-17. 3.5. Определение абсолютной погрешности измерений линейных размеров. 3.5.1. Определение абсолютной погрешности измерений линейных размеров с использованием контактного щупа со сферическими наконечниками, контактного оптоволоконного 2D щупа, контактного оптоволоконного 3D щупа. Для определения абсолютной погрешности измерений линейных размеров используют эталонные плоскопараллельные концевые меры длины (не менее трех) с номинальными длинами, близкими к началу, середине и концу диапазона измерений (максимальная длина должна составлять не менее 0,8 верхнего предела измерений). Измерения с использованием контактного щупа со сферическими наконечниками выполняют, устанавливая меры вдоль одной из пространственных диагоналей в измерительном объеме машины. Измерения с использованием контактного оптоволоконного 2D щупа, контактного оптоволоконного 3D щупа выполняют, устанавливая меры вдоль диагонали в плоскости стола машины. Измеряют срединную длину каждой меры не менее трех раз. Абсолютную погрешность измерений линейных размеров в каждой точке диапазона определяют как разность между значением, полученным при помощи машины, и действительным значением срединной длины эталонной плоскопараллельной концевой меры. Наибольшее значение разности в данной точке диапазона принимают за абсолютную погрешность измерений линейных размеров. Абсолютная погрешность измерений линейных размеров не должна превышать значений, приведенных в таблицах 4-17.
