Госреестр. Методика поверки 62992-16 Координатные измерительные машины моделей Werth VideoCheck, ScopeCheck - страница 10

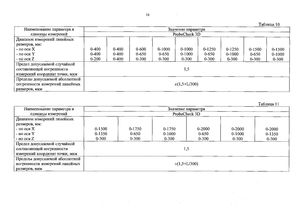

10 Таблица 10 Наименование параметра и Значение параметра единицы измерений ProbeCheck 3 D Диапазон измерений линейных размеров, мм: - по оси X 0-400 0-400 0-600 0-1000 0-1000 0-1250 0-1250 0-1500 0-1500 - по оси Y 0-400 0-400 0-650 0-650 0-1000 0-650 0-1000 0-650 0-1000 - по оси Z 0-200 0-400 0-300 0-300 0-300 0-300 0-300 0-300 0-300 Предел допускаемой случайной составляющей погрешности 1,5 измерений координат точки, мкм Пределы допускаемой абсолютной погрешности измерений линейных ±(l,5+L/300) размеров, мкм Таблица 11 Наименование параметра и Значение параметра единицы измерений ProbeC leek 3D Диапазон измерений линейных размеров, мм: - по оси X 0-1500 0-1750 0-1750 0-2000 0-2000 0-2000 - по оси Y 0-1350 0-650 0-1000 0-650 0-1000 0-1350 - по оси Z 0-300 0-300 0-300 0-300 0-300 0-300 Предел допускаемой случайной составляющей погрешности 1,5 измерении координат точки, мкм Пределы допускаемой абсолютной погрешности измерений линейных ±(l,5+L/300) размеров, мкм
