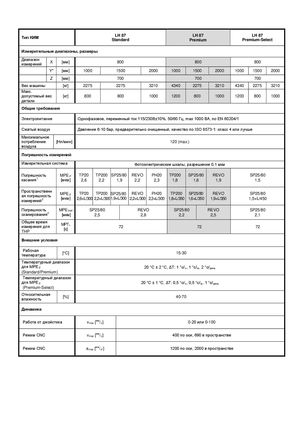

Координатно-измерительные машины LH 87 Wenzel - страница 3

Предыдущая страница Следующая страница

Навигация

Тип КИМLH 87 StandardLH 87 PremiumLH 87 Premium-Select
Измерительныедиапазоны, размеры
Диапазон измерений Х[мм]800800800
Y[мм]1000150020001000150020001000 15002000
Z[мм]700700700
Вес машины[кг]2275227532104340227532104340 22753210
Макс. допустимый вес[кг]8008001000120080010001200 8001000
детали Общие требования
ЭлектропитаниеОднофазовое, переменныйток 115/230B±10%,50/60 Гц,max 1000 ВА, по EN 60204/1
Сжатый воздухДавление 6-10 бар, предварительноочищенный, качество по ISO 8573-1: класс 4или лучше
Максимальное
потребление[Нл/мин]120 (max.)
воздуха Погрешность измерений
Измерительная системаФотоэлектрические шкалы,разрешение 0,1 мкм
Погрешность касания1MPEP [мкм]TP20 2,6TP200 2,2SP25/80 1,9REVO 2,2PH20 2,3TP200 1,8SP25/80 1,6REVO 1,9SP25/80 1,5
Пространственн ая погрешность измерений2MPEE [мкм]TP20 2,6+L/300TP200 2,2+L/300SP25/80 1,9+L/300REVO 2,2+L/300PH20 2,3+L/300TP200 1,8+L/350SP25/80 1,6+L/350REVO 1,9+L/350SP25/80 1,5+L/450
Погрешность сканирования3MPETHP [мкм]SP25/80 2,5REV 2,8OSP25/8 2,20REVO 2,5SP25/80 2,1
Общее время измерения дляMPTτ [с]727272
THP Внешние условия
Рабочая температура[°C]15-30
Температурный д для MPEE (Standard/Premiumиапазон )20 °C ± 2 °С, ΔT: 1 °с/ч, 1 °с/м, 2 °с/день
Температурный д для MPEE (Premium-Select)иапазон20°C ± 1 °С,ΔT: 0,5 °с/ч, 0,5 °с/м, 1°с/день
Относительная[%]40-70
влажность
Динамика
Работа от джойстикаvmax[мм/с]0-20 или 0-100
Режим CNCvmax[мм/с]400 пооси, 690 в пространстве
Режим CNCamax[мм/с²]1200 пооси, 2000 впространстве
