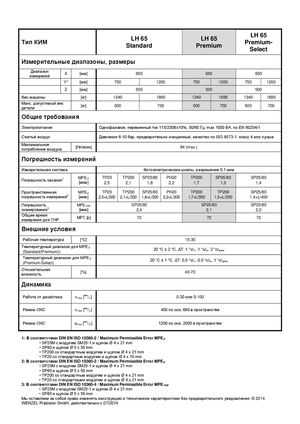

Координатно-измерительные машины LH 65 Wenzel - страница 3

LH 65 LH 65 LH 65 Тип КИМ Premium- Standard Premium Select Измерительные диапазоны, размеры Диапазон Х [мм] 650 650 650 измерений Y* [мм] 750 1200 750 1200 750 1200 Z [мм] 500 500 500 Вес машины [кг] 1340 1895 1340 1895 1340 1895 Макс. допустимый вес [кг] 500 700 500 700 500 700 детали Общие требования Электропитание Однофазовое, переменный ток 115/230B±10%, 50/60 Гц, max 1000 ВА, по EN 60204/1 Сжатый воздух Давление 6-10 бар, предварительно очищенный, качество по ISO 8573-1: класс 4 или лучше Максимальное [Нл/мин] 84 (max.) потребление воздуха Погрешность измерений Измерительная система Фотоэлектрические шкалы, разрешение 0,1 мкм MPE P TP20 TP200 SP25/80 PH20 TP200 SP25/80 SP25/80 Погрешность касания1 [мкм] 2,5 2,1 1,8 2,2 1,7 1,5 1,4 Пространственная MPE E TP20 TP200 SP25/80 PH20 TP200 TP200 SP25/80 погрешность измерений2 [мкм] 2,5+L/300 2,1+L/300 1,8+L/300 2,2+L/300 1,7+L/350 1,5+L/350 1,4+L/450 Погрешность MPE THP SP25/80 SP25/80 SP25/80 сканирования3 [мкм] 2,4 2,1 2,0 Общее время MPTτ [с] 72 72 72 измерения для THP Внешние условия Рабочая температура [°C] 15-30 Температурный диапазон для MPE E 20 °C ± 2 °С, ΔT: 1 °с/ ч , 1 °с/ м , 2 °с/ день (Standard/Premium)) Температурный диапазон для MPE E 20 °C ± 1 °С, ΔT: 0,5 °с/ ч , 0,5 °с/ м , 1 °с/ день (Premium-Select) Относительная [%] 40-70 влажность Динамика Работа от джойстика v max [мм/ с ] 0-20 или 0-100 Режим CNC v max [мм/ с ] 400 по оси, 690 в пространстве Режим CNC a max [мм/ с² ] 1200 по оси, 2000 в пространстве 1: В соответствии DIN EN ISO 10360-2 / Maximum Permissible Error MPE P • SP25M с модулем SM25-1 и щупом Ø 4 x 21 mm • SP80 и щупом Ø 5 x 50 mm • TP200 со стандартным модулем и щупом Ø 4 x 21 mm • TP20 со стандартным модулем и щупом Ø 4 x 10 mm 2: В соответствии DIN EN ISO 10360-2 / Maximum Permissible Error MPE E • SP25M с модулем SM25-1 и щупом Ø 4 x 21 mm • SP80 и щупом Ø 5 x 50 mm • TP200 со стандартным модулем и щупом Ø 4 x 21 mm • TP20 со стандартными модулем и щупом Ø 4 x 21 mm 3: В соответствии DIN EN ISO 10360-4 / Maximum Permissible Error MPE THP • SP25M с модулем SM25-1 и щупом Ø 4 x 21 mm • SP80 и щупом Ø 5 x 50 mm Мы оставляем за собой право изменять конструкцию и технические характеристики без предварительного уведомления. © 2014 WENZEL Präzision GmbH, действительно с 07/2014
