Координатно-измерительное оборудование Wenzel серии LH 54 - страница 3

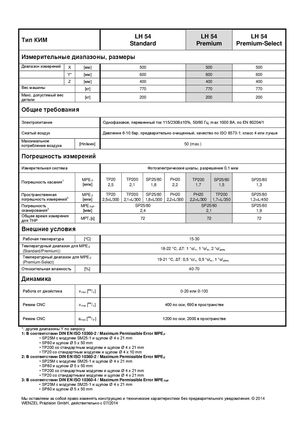

LH 54 LH 54 LH 54 Тип КИМ Standard Premium Premium-Select Измерительные диапазоны, размеры Диапазон измерений Х [мм] 500 500 500 Y* [мм] 600 600 600 Z [мм] 400 400 400 Вес машины [кг] 770 770 770 Макс. допустимый вес [кг] 200 200 200 детали Общие требования Электропитание Однофазовое, переменный ток 115/230B±10%, 50/60 Гц, max 1000 ВА, по EN 60204/1 Сжатый воздух Давление 6-10 бар, предварительно очищенный, качество по ISO 8573-1: класс 4 или лучше Максимальное потребление воздуха [Нл/мин] 50 (max.) Погрешность измерений Измерительная система Фотоэлектрические шкалы, разрешение 0,1 мкм MPE P TP20 TP200 SP25/80 PH20 TP200 SP25/80 SP25/80 Погрешность касания1 [мкм] 2,5 2,1 1,8 2,2 1,7 1,5 1,3 Пространственная MPE E TP20 TP200 SP25/80 PH20 PH20 TP200 SP25/80 погрешность измерений2 [мкм] 2,5+L/300 2,1+L/300 1,8+L/300 2,2+L/300 2,2+L/300 1,7+L/350 1,3+L/450 Погрешность MPE THP SP25/80 SP25/80 SP25/80 сканирования3 [мкм] 2,4 2,1 1,9 Общее время измерения MPTτ [с] 72 72 72 для THP Внешние условия Рабочая температура [°C] 15-30 Температурный диапазон для MPE E 18-22 °C, ΔT: 1 °с/ ч , 1 °с/ м , 2 °с/ день (Standard/Premium)) Температурный диапазон для MPE E 19-21 °C, ΔT: 0,5 °с/ ч , 0,5 °с/ м , 1 °с/ день (Premium-Select) Относительная влажность [%] 40-70 Динамика Работа от джойстика v max [мм/ с ] 0-20 или 0-100 Режим CNC v max [мм/ с ] 400 по оси, 690 в пространстве Режим CNC a max [мм/ с² ] 1200 по оси, 2000 в пространстве *- другие диапазоны Y по запросу 1: В соответствии DIN EN ISO 10360-2 / Maximum Permissible Error MPE P • SP25M с модулем SM25-1 и щупом Ø 4 x 21 mm • SP80 и щупом Ø 5 x 50 mm • TP200 со стандартным модулем и щупом Ø 4 x 21 mm • TP20 со стандартным модулем и щупом Ø 4 x 10 mm 2: В соответствии DIN EN ISO 10360-2 / Maximum Permissible Error MPE E • SP25M с модулем SM25-1 и щупом Ø 4 x 21 mm • SP80 и щупом Ø 5 x 50 mm • TP200 со стандартным модулем и щупом Ø 4 x 21 mm • TP20 со стандартными модулем и щупом Ø 4 x 21 mm 3: В соответствии DIN EN ISO 10360-4 / Maximum Permissible Error MPE THP • SP25M с модулем SM25-1 и щупом Ø 4 x 21 mm • SP80 и щупом Ø 5 x 50 mm Мы оставляем за собой право изменять конструкцию и технические характеристики без предварительного уведомления. © 2014 WENZEL Präzision GmbH, действительно с 07/2014
