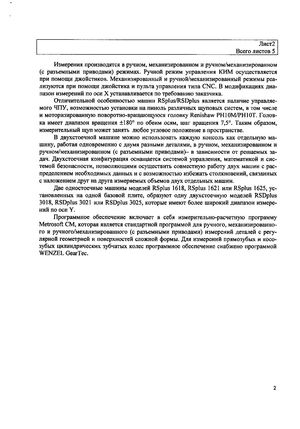

Лист2 Всего листов 5 Измерения производятся в ручном, механизированном и ручном/механизированном

(с разъемными приводами) режимах . Ручной режим управления КИМ осуществляется

при помощи джойстиков . Механизированный и ручной/механизированный режимы реа- лизуются при помощи джойстика и пульта управления типа С1 С . В модификациях диа- пазон измерений по оси Х устанавливается по требованию заказчика . Отличительной особенностью машин RSp1us/RSDp1us является наличие управляе-

мого Чц1У, возможностью установки на пиноль различных щуповых систем , в том числе и моторизированную поворотно-вращающуюся головку Renishaw РН 10М/РН 10Т. Головка имеет диапазон вращения ±180° по обеим осям , шаг вращения 7,5°. Таким образом , измерительный щуп может занять любое угловое положение в пространстве . В двухстоечной машине можно использовать каждую консоль как отдельную машину, работая одновременно с двумя разными деталями, в ручном , механизированном и ручном/механизированном (с разъемными приводами)— в зависимости от решаемых задач. Двухстоечная конфигурация оснащается системой управления , математикой и системой безопасности , позволяющими осуществить совместную работу двух машин с распределением необходимых данных и с возможностью избежать столкновений , связанных с наложением друг на друга измеряемых объемов двух отдельных машин . Две одностоечные машины моделей RSp1us 1618, RSp1us 1621 или К$р !цз 1625, ус-

Программное обеспечение включает в себя измерительно -расчетную программу

Мегоао1 СМ, которая является стандартной программой для ручного , механизированно - го и ручного/механизированного (с разъемными приводами) измерений деталей с регу- лярной геометрией и поверхностей сложной формы . Для измерений прямозу6ых и косо- зубых цилиндрических зубчатых колес программное обеспечение снабжено программой

У'Б1 Е1 ОеагТес .

2
