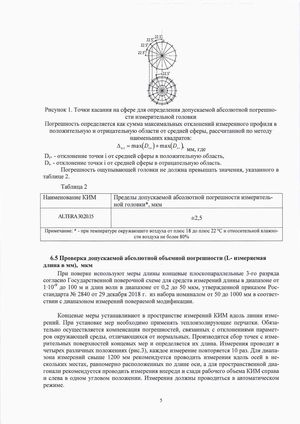

Рисунок 1. Точки касания на сфере для определения допускаемой абсолютной погрешно сти измерительной головки Погрешность определяется как сумма максимальных отклонений измеренного профиля в положительную и отрицательную области от средней сферы, рассчитанной по методу наименьших квадратов: Дпг = т а х ( Д , ) + т а х ( Д ),

ог v ,+ > ' мм, где

D j+ - отклонение точки i от средней сферы в положительную область, D j. - отклонение точки i от средней сферы в отрицательную область. Погрешность ощупывающей головки не должна превышать значения, указанного в таблице 2 .

Таблица 2

6.5 П роверка допускаемой абсолютной объемной погрешности (L- измеряемая длина в мм), мкм При поверке используют меры длины концевые плоскопараллельные 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от МО*9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Рос стандарта № 2840 от 29 декабря 2018 г. из набора номиналом от 50 до 1000 мм в соответ ствии с диапазоном измерений поверяемой модификации.

Концевые меры устанавливают в пространстве измерений КИМ вдоль линии изме рений. При установке мер необходимо применять теплоизолирующие перчатки. Обяза тельно осуществляется компенсация погрешностей, связанных с отклонениями парамет ров окружающей среды, отличающихся от нормальных. Производится сбор точек с изме рительных поверхностей концевых мер и определяется их длина. Измерения проводят в четырех различных положениях (рис.З), каждое измерение повторяется 10 раз. Для диапа зона измерений свыше 1200 мм рекомендуется проводить измерения вдоль осей в не скольких местах, равномерно расположенных по длине оси, а для пространственной диа гонали рекомендуется проводить измерения впереди и сзади рабочего объема КИМ справа и слева в одном угловом положении. Измерения должны проводиться в автоматическом режиме.
