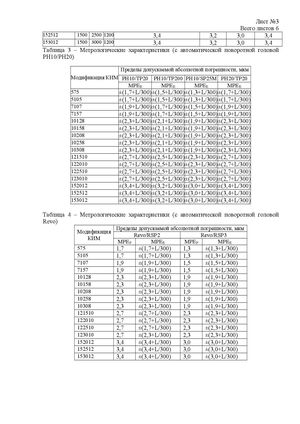

ВсегоЛист №3 листов 6
15251215002500 12003,43,23,03,4
15301215003000 12003,43,23,03,4

Таблица 3 – Метрологические характеристики (с автоматической поворотной головой РН10/РН20)

Пределы допускаемой абсолютной погрешности, мкм
Модификация КИМPH10/ТР20 PH10/ТР200 PH10/SP25M PH20/TP20
МРЕE МРЕE МРЕE МРЕE
575±(1,7+L/300) ±(1,5+L/300) ±(1,3+L/300) ±(1,7+L/300)
5105±(1,7+L/300) ±(1,5+L/300) ±(1,3+L/300) ±(1,7+L/300)
7107±(1,9+L/300) ±(1,7+L/300) ±(1,5+L/300) ±(1,9+L/300)
7157±(1,9+L/300) ±(1,7+L/300) ±(1,5+L/300) ±(1,9+L/300)
10128±(2,3+L/300) ±(2,1+L/300) ±(1,9+L/300) ±(2,3+L/300)
10158±(2,3+L/300) ±(2,1+L/300) ±(1,9+L/300) ±(2,3+L/300)
10208±(2,3+L/300) ±(2,1+L/300) ±(1,9+L/300) ±(2,3+L/300)
10258±(2,3+L/300) ±(2,1+L/300) ±(1,9+L/300) ±(2,3+L/300)
10308±(2,3+L/300) ±(2,1+L/300) ±(1,9+L/300) ±(2,3+L/300)
121510±(2,7+L/300) ±(2,5+L/300) ±(2,3+L/300) ±(2,7+L/300)
122010±(2,7+L/300) ±(2,5+L/300) ±(2,3+L/300) ±(2,7+L/300)
122510±(2,7+L/300) ±(2,5+L/300) ±(2,3+L/300) ±(2,7+L/300)
123010±(2,7+L/300) ±(2,5+L/300) ±(2,3+L/300) ±(2,7+L/300)
152012±(3,4+L/300) ±(3,2+L/300) ±(3,0+L/300) ±(3,4+L/300)
152512±(3,4+L/300) ±(3,2+L/300) ±(3,0+L/300) ±(3,4+L/300)
153012±(3,4+L/300) ±(3,2+L/300) ±(3,0+L/300) ±(3,4+L/300)

Таблица 4 – Метрологические характеристики (с автоматической поворотной головой Revo)

МПределыдопускаемой абсолютнойпогрешности,мкм
одификация КИМRevo/RSP2Revo/RSP3
МРЕPМРЕEМРЕPМРЕE
5751,7±(1,7+L/300)1,3±(1,3+L/300)
51051,7±(1,7+L/300)1,3±(1,3+L/300)
71071,9±(1,9+L/300)1,5±(1,5+L/300)
71571,9±(1,9+L/300)1,5±(1,5+L/300)
101282,3±(2,3+L/300)1,9±(1,9+L/300)
101582,3±(2,3+L/300)1,9±(1,9+L/300)
102082,3±(2,3+L/300)1,9±(1,9+L/300)
102582,3±(2,3+L/300)1,9±(1,9+L/300)
103082,3±(2,3+L/300)1,9±(1,9+L/300)
1215102,7±(2,7+L/300)2,3±(2,3+L/300)
1220102,7±(2,7+L/300)2,3±(2,3+L/300)
1225102,7±(2,7+L/300)2,3±(2,3+L/300)
1230102,7±(2,3+L/300)2,3±(2,3+L/300)
1520123,4±(3,4+L/300)3,0±(3,0+L/300)
1525123,4±(3,4+L/300)3,0±(3,0+L/300)
1530123,4±(3,4+L/300)3,0±(3,0+L/300)
