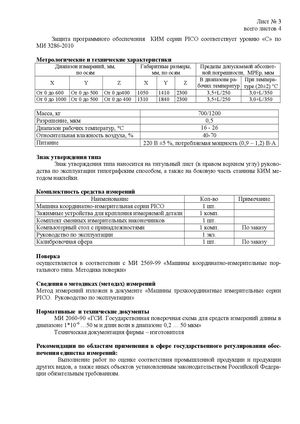

Защита программного обеспечения КИМ серии PICO соответствует уровню «С» по МИ 3286-2010 Метрологические и технические характеристики
| Диап | азон измерени по осям | й,мм, | Габар м | итные р м, по ос | азмеры, ям | Пределы допуска ной погрешност | емой абсолют- и,MPEp, мкм |
| X | Y | Z | X | Y | Z | В диапазоне ра- бочих температур | При темпера- туре (20±2) С |
| От0до600 | От0до500 | От0до400 | 1050 | 1410 | 2300 | 3,5+L/250 | 3,0+L/350 |
| От 0 до1000 | От 0 до 500 | От 0 до400 | 1310 | 1840 | 2300 | 3,5+L/250 | 3,0+L/350 |
| Масса, кг | 700/1200 | ||||||
| Разрешение, | мкм | 0,5 | |||||
| Диапазонра | бочих темпер | атур, С | 16 - 26 | ||||
| Относительн | ая влажност | ь воздуха,% | 40-70 | ||||
| Питание | 220 | В±5 %, | потребл | яемая мощность ( | 0,9– 1,2) В А |
Знак утверждения типа Знак утверждения типа наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом, а также на боковую часть станины КИМ методом наклейки. Комплектность средства измерений
| Наименование | Кол-во | Примечание |
| Машина координатно-измерительнаясерииPICO | 1шт. | |
| Зажимныеустройствадля крепления измеряемойдетали | 1комп. | |
| Комплектсменных измерительных наконечников | 1шт. | |
| Компьютерный стол с принадлежностями | 1комп. | По заказу |
| Руководствопо эксплуатации | 1экз. | |
| Калибровочная сфера | 1шт. | По заказу |
Поверка осуществляется в соответствии с МИ 2569-99 «Машины координатно-измерительные портального типа. Методика поверки» Сведения о методиках (методах) измерений Метод измерений изложен в документе «Машины трехкоординатные измерительные серии PICO. Руководство по эксплуатации» Нормативные и технические документы МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 …50 м и длин волн в диапазоне 0,2 … 50 мкм» Техническая документация фирмы – изготовителя Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений: Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
