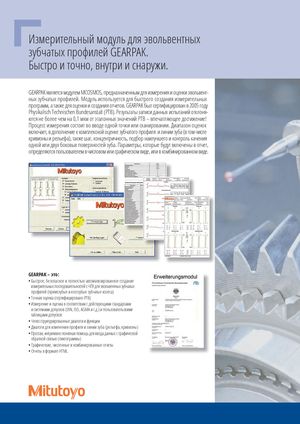

Измерительный модуль для эвольвентных

зубчатых профилей GEARPAK. Быстро и точно, внутри и снаружи.

GEARPAK является модулем MCOSMOS, предназначенным дляизмеренияи оценкиэвольвент-

ных зубчатых профилей. Модуль используется для быстрого создания измерительных

программ, атакже для оценки исоздания отчетов. GEARPAK был сертифицированв 2005 году

Physikalisch Technischen Bundesanstalt (PTB). Результаты записи данных испытаний отклоня-

ются не более чем на 0,1 мкм от эталонных значений PTB – впечатляющее достижение!

Процесс измерения состоит во вводе одной точки или сканировании. Диапазон оценок

включает, вдополнение ккомплексной оценкезубчатого профиля илинии зуба (в том числе

кривизны и рельефа), такжешаг, концентричность, подбор наилучшегои контролькачения

одной или двух боковых поверхностей зуба. Параметры, которые будут включены в отчет, определяютсяпользователем вчисловомилиграфическомвиде, иливкомбинированномвиде.

GEARPAK – это:

• Быстрое, безопасное и полностью автоматизированное создание измерительныхпоследовательностей с ЧПУ для эвольвентных зубчатых профилей (прямозубые и косозубые зубчатые колеса)
• Точная оценка (сертифицировано PTB)
• Измерение и оценка в соответствии с действующими стандартами и системами допусков (DIN, ISO, AGMA и т.д.) и пользовательскими таблицами допусков
• Четко структурированные диалоги и функции
• Диалоги для изменения профиля и линии зуба (рельефа, кривизны)
• Простая, интуитивно понятная помощь для ввода данных с графической обратной связью (пиктограммы)
• Графические, численные и комбинированные отчеты
• Отчеты в формате HTML
