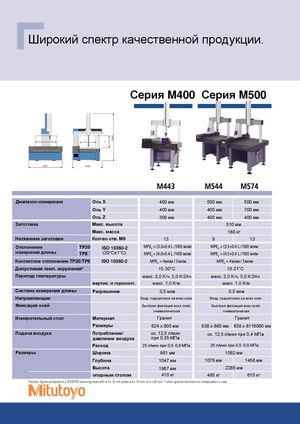

Широкий спектр качественной продукции.

Серия M400 Серия M500

y x

Depth Width

M443 M544 M574

Диапазон измеренияОсь X400 мм500 мм 500 мм
Ось Y400 мм400 мм 700 мм
Ось Z300 мм400 мм 400 мм
ЗаготовкаМакс. высота510 мм
Макс. масса180 кг
Натяжение заготовкиКол-во отв. М8139 13
Отклонение ТР20ISO 10360-2MPEE= (3.0+0.4 L /100) мкмMPEE= (3.5+0.4 L /100) мкм
измерения длины ТР8(20°С±1°С)MPEE= (4.0+0.4 L /100) мкмMPEE= (4.5+0.4 L /100) мкм
Контактное отклонение TP20/TP8ISO 10360-2MPEP= 4 / 5 мкм мкмMPEP= 4 \ / 5 мкм мкм
Допустимая темп. окружения15-30°С19-21°С
Перепад температурывертик. и горизонт.макс. 2,0 K/ч,5,0 K/24ч макс. 1,0 K/ммакс. 2,0 K/ч,5,0 K/24ч макс. 1,0 K/м
Система измерения длиныРазрешение0,5 мкм0,5 мкм
НаправляющиеВозд. подшипники на всех осяхВозд. подшипники на всех осях
Фиксация осейБыстрая фиксация всех осей, пневматическаяБыстрая фиксация всех осей, пневматическая
Измерительный столМатериалГранитГранит
Размеры624 х 805 мм638 х 860 мм 638 х 8116060 мм
Подача воздухаПотребление/ воздуха давлениеок. 12,5 л/мин при 0,35 МПаок. 12,5 л/мин при 0,4 МПа
Расход25 л/мин при 0,5-0,9 МПа25 л/мин при 0,5 -0,9 МПа
РазмерыШирина981 мм1082 мм
Глубина1047 мм1078 мм 1458 мм
Высота1967 мм2285 мм
опорным столом410 кг495 кг 615 кг
Precision figures are based on a TP20/TP8 measuringi head with ø 3 x 10 mm probe ø 4 x 10i mm / ø 4 x 20 mm; when optional thermal eri ror compensation is used
