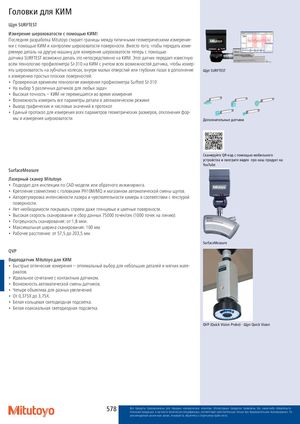

Координатно-измерительные машины MITUTOYO Каталог - страница 17

Предыдущая страница Следующая страница

Навигация

Щуп SURFTEST Измерение шероховатости с помощью КИМ! Последняя разработка Mitutoyo стирает границы между типичными геометрическими измерения‐ ми с помощью КИМ и контролем шероховатости поверхности. Вместо того, чтобы передать изме‐ ряемую деталь на другую машину для измерения шероховатости теперь с помощью датчика SURFTEST возможно делать это непосредственно на КИМ. Этот датчик передает известную всем технологию профилометра SJ-310 на КИМ с учетом всех возможностей датчика, чтобы измер‐ ять шероховатость на зубчатых колесах, внутри малых отверстий или глубоких пазах в дополнение Щуп SURFTEST к измерению простых плоских поверхностей.

  • Проверенная временем технология измерения профилометра Surftest SJ-310
  • На выбор 5 различных датчиков для любых задач
  • Высокая точность – КИМ не перемещается во время измерения
  • Возможность измерить все параметры детали в автоматическом режиме
  • Вывод графических и числовых значений в протокол
  • Единый протокол для измерения всех параметров геометрических размеров, отклонения фор‐ мы и измерения шероховатости. Дополнительные датчики

SurfaceMeasure Лазерный сканер Mitutoyo

  • Подходит для инспекции по CAD-модели или обратного инжиниринга.
  • Крепление совместимо с головками PH10M/MQ и магазином автоматической смены щупов.
  • Авторегулировка интенсивности лазера и чувствительности камеры в соответствии с текстурой поверхности.
  • Нет необходимости покрывать спреем даже глянцевые и цветные поверхности.
  • Высокая скорость сканирования и сбор данных 75000 точек/сек (1000 точек на линию).
  • Погрешность сканирования: от 1,8 мкм.
  • Максимальная ширина сканирования: 100 мм.
  • Рабочее расстояние: от 57,5 до 203,5 мм.

QVP Видеодатчик Mitutoyo для КИМ

  • Быстрые оптические измерения – оптимальный выбор для небольших деталей и мягких мате‐ риалов.
  • Идеальное сочетание с контактным датчиком.
  • Возможность автоматической смены датчиков.
  • Четыре объектива для разных увеличений.
  • От 0,375Х до 3,75Х.
  • Белая кольцевая светодиодная подсветка.
  • Белая коаксиальная светодиодная подсветка.

Сканируйте QR-код с помощью мобильного устройства и смотрите видео про наш продукт на YouTube

SurfaceMeasure

QVP (Quick Vision Probe) - Щуп Quick Vision
