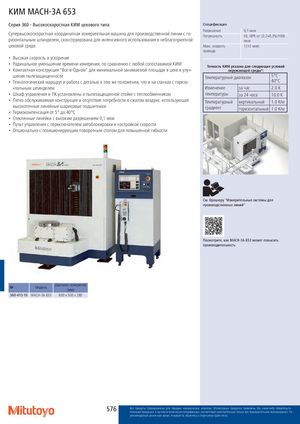

Координатно-измерительные машины MITUTOYO Каталог - страница 15

Предыдущая страница Следующая страница

Навигация

Спецификация
Разрешение0,1 мкм
ПогрешностьE0, MPE от: (2,2+0,35L/100) мкм
Макс. скорость привода1212 мм/с

КИМ MACH-3A 653

Супервысокоскоростная координатная измерительная машина для производственной линии с го‐ ризонтальным шпинделем, сконструирована для интенсивного использования в неблагоприятной мкм

цеховой среде. Макс. скорость 1212 мм/с

привода

Точность КИМ ука окру Температурный дзана для следующих жающей среды: иапазонусловий 5°C - 40°C
Изменениеза час2.0 K
температурыза 24 часа10.0 K
Температурныйвертикальный1.0 K/м
градиентгоризонтальный1.0 K/м
  • Высокая скорость и ускорение
  • Радикальное уменьшение времени измерения, по сравнению с любой сопоставимой КИМ
  • Легко обслуживаемая конструкция и отсутствие потребности в сжатом воздухе, использующая высокоточные линейные шариковые подшипники

градиент горизонтальный 1.0 K/м

  • Термокомпенсация от 5° до 40°C
  • Стеклянные линейки с высоким разрешением 0,1 мкм
  • Пульт управления с переключателем автоблокировки и настройкой скорости
  • Опционально с позиционирующим поворотным столом для повышенной гибкости

См. брошюру "Измерительные системы для производственных линий"

Посмотрите, как MACH-3A 653 может повысить производительность

Диапазон измерений № Модель [мм]

360-415-10 MACH-3A 653 600 x 500 x 280
