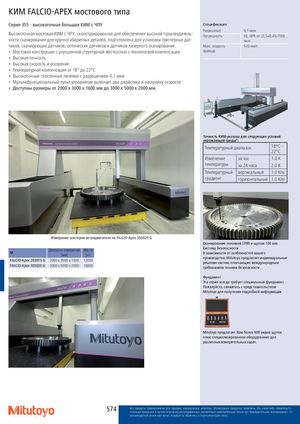

Координатно-измерительные машины MITUTOYO Каталог - страница 13

КИМ FALCIO-APEX мостового типа

Серия 355 - высокоточная большая КИМ с ЧПУ Спецификация Разрешение 0,1 мкм

Высокоточная мостовая КИМ с ЧПУ, сконструированная для обеспечения высокой производитель‐

Погрешность E0, MPE от: (3,5+0,45L/100) ности сканирования для крупногабаритных деталей, подготовлена для установки триггерных дат‐ мкм

чиков, сканирующих датчиков, оптических датчиков и датчиков лазерного сканирования. Макс. скорость 520 мм/с

• Мостовая конструкция с улучшенной структурной жесткостью с технологией компенсации привода
• Высокая точность
• Высокая скорость и ускорение
• Температурная компенсация от 18° до 22°C
• Высокоточные стеклянные линейки с разрешением 0,1 мкм
• Мультифункциональный пульт управления включает два джойстика и настройку скорости
• Доступны размеры от 2000 x 3000 x 1600 мм до 3000 x 5000 x 2000 мм.

Точность КИМ указана для следующих условий

окружающей среды*:

Измерение шестерни ветродвигателя на FALCIO-Apex 305020 G Сканирование головкой SP80 и щупом 100 мм.

Диапазон измерений Масса Система безопасности

№ В зависимости от особенностей вашего [мм] [кг] производства, Mitutoyo предлагает индивидуальные FALCIO-Apex 203015 G 2000 x 3000 x 1500 12000

решения систем, отвечающие международным

FALCIO-Apex 305020 G 3000 x 5000 x 2000 16000 требованиям техники безопасности.

Фундамент Эта серия всегда требует специальный фундамент. Пожалуйста, свяжитесь с представительством Mitutoyo для получения подробной информации.

Mitutoyo предлагает Вам более 600 видов щупов плюс специализированное оборудование для различных измерительных задач.
