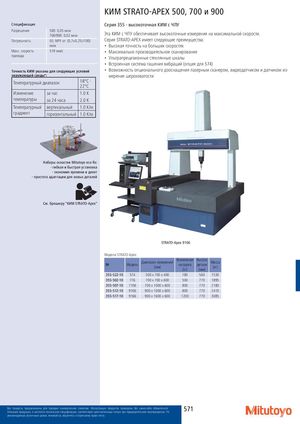

КИМ STRATO-APEX 500, 700 и 900

Спецификация Серия 355 - высокоточная КИМ с ЧПУ Разрешение 500: 0,05 мкм Эта КИМ с ЧПУ обеспечивает высокоточные измерения на максимальной скорости. 700/900: 0,02 мкм

ПогрешностьE0, MPE от: (0,7+0,25L/100)Серия STRATO-APEX имеет следующие преимущества:
мкм• Высокая точность на больших скоростях
Макс. скорость519 мм/с• Максимально производительное сканирование

привода Ультрапрецизионные стеклянные шкалы

  • Встроенная система гашения вибраций (опция для 574)
  • Возможность опционального дооснащения лазерным сканером, видеодатчиком и датчиком из‐

Точность КИМ указана для следующих условий

окружающей среды*: мерения шероховатости

Температурный диапазон 18°C -

22°C

Изменениеза час1.0 K
температурыза 24 часа2.0 K
Температурныйвертикальный1.0 K/м
градиентгоризонтальный1.0 K/м

Наборы оснастки Mitutoyo eco-fix: - гибкая и быстрая установка - экономия времени и денег - простота адаптации для новых деталей

См. брошюру "КИМ STRATO-Apex"

STRATO-Apex 9106 Модели STRATO-Apex: Возможная Высота Диапазон измерений Масса

№Модельнагрузкадетали
[мм][кг]
[кг][мм]
355-522-10574500 x 700 x 4001805601530
№МодельДиапазон измерений [мм]Возможная нагрузка [кг]Высота детали [мм]Масса [кг]
355-522-10574500 x 700 x 4001805601530
355-502-10776700 x 700 x 6005007701895
355-507-107106700 x 1000 x 6008007702180
355-512-109106900 x 1000 x 6008007702410
355-517-109166900 x 1600 x 60012007703085
