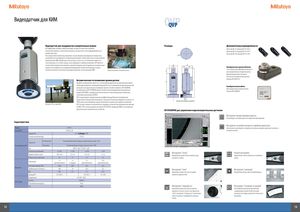

Видеодатчик для КИМ QVP

QVP

Видеодатчик для координатно-измерительных машин Размеры Дополнительные принадлежности

QVP эффективно измеряет микрогеометрию, которая не может быть измерена Объектив ML 1X, Артикул № 375-036-2 контактной головкой, а также мягкие элементы, которые могут легко деформироваться от Объектив ML 5X, Артикул № 375-034-1 воздействия щупа. Объектив ML 10X, Артикул № 375-039 Хотя микроскопический метод измерения с использованием центрирующего микроскопа, ø 70

установленного на координатно-измерительной машине, использовался еще на заре развития промышленных КИМ, явный недостаток метода состоял в том, что положение зависело от глаза оператора, что, в свою очередь, могло приводить к ошибкам измерения. QVP является

оптической измерительной головкой, созданной специально для координатно-измерительных5066
машин. Она основывается на новейшей инновационной технологии измерения, котораяø 252640Калибровочное приспособление

позволяет выполнять автоматические видеоизмерения с использованием КИМ. Этот эталон для калибровки используется Пример измерения: электронная плата для определения расхождения данных видеоизмерительного датчика и

контактного измерительной датчика. Автоматическое отслеживание кромки детали Артикул № 02AQC310 Обработка изображения совместно с технологией координатных измерений представляет собой видеоизмерение: необходимые функции ПО по отслеживанию контура кромки детали Калибровочный шаблон называются инструментами отслеживания кромки. Они обеспечиваются ПО VISIONPAK, Для определения размера пикселя. поставляемым с QVP. VISIONPAK является полностью интегрированным программным Артикул № 02AKN020 модулем MCOSMOS, который делает бесконтактные точки измерения доступными для геометрической оценки в GEOPAK. QVP оснащен двумя стандартными высокоэффективными белыми светодиодными подсветками. Коаксиальной и кольцевой. С помощью ПО можно регулировать их яркость по QVP-A 100% шкале под необходимые задачи измерения и сохранить для серийных измерений. (автоматическое фланцевое соединение) Магазин ACR3 на стойке MRS QVP-A может заменяться автоматически, например, на контактные измерительные датчики на КИМ с ЧПУ с использованием магазинов (ACR1/ACR3), превращая КИМ в так называемое мультисенсорное измерительное устройство. ПО VISIONPAK для управления видеоизмерительным датчиком

Инструмент авторегулировки яркости

Контролирует настройку яркости во время воспроизведения.

Характеристики

Инструмент настройки контраста в двойном диапазоне

МодельQVP-AАвтоматически регулирует настройки света для достижения наилучшего контраста
Артикул №359-051-5Dпо кромке детали.
Камера CCD1/3" / 8,46 мм (S/W)
Оптическое увеличение0.375X
КоаксиальнаяВстроенный белый светодиод: потеря мощности макс. 5 Вт
Подсветка
Основной блок QVPКольцеваяБелый светодиод: потеря мощности макс. 10 Вт
ВесQVP-А: 310 г, = QVP-S: 385 г
Оптическое увеличение0.375X1.125X1.375X3.75XИнструмент "точка"Ручной инструмент
Видимая область (мм)9,6 х 12,83,2 х 4,31,9 х 2,61 х 1,3
Определение одной точки на кромке, кудаОпределение точки в любом месте нажатием
Рабочее расстояние (мм)61776151указывает стрелка.мыши.
1 х3 х5 х10 х
Увеличение

(дополнительно) (стандарт) (дополнительно) (дополнительно)

Числовая апертура (NA)0,0300,090,130,21
Объектив
Глубина резкости (мкм) ±3063416,36,2Инструмент "поле"Инструмент "центроид"
Вес100 г55 г75 г125 гИзмерение множества точек по линииОпределение центра тяжести любой формы.
Артикул №375-036-2375-034-1375-039кромки в пределах поля.
НапряжениеAC 100 - 240 V
Частота50/60 Гц
QVP I/F BOX
Потребляемая мощность45 Вт
Вес3800 гИнструмент "окружность"Инструмент "слежение по кромке"
Измерение множества точек по кромкеОтслеживание кромки автоматическим
окружности. Как и в случае с инструментомсканированием неизвестной геометрии
"поле", инструмент "окружность" также можетпутем простого ввода начальной точки и шага
получать данные с поправкой на заусенцыизмерения.

и пыль.
