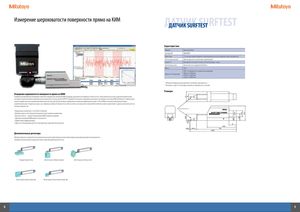

Измерительные головки для Координатно-измерительных машин MITUTOYO - страница 5

Измерение шероховатости поверхности прямо на КИМ ДАТЧИК SURFTEST

ДАТЧИК SURFTEST

Измерение шероховатости поверхности прямо на КИМ!

Новейшие датчики Mitutoyo объединяют типичные координатные измерения КИМ и проверку шероховатости поверхности. Вместо того, чтобы переносить деталь на другой измерительный инструмент или использовать дополнительные переносные системы, датчик SURFTEST добавляет возможности проверки шероховатости поверхности на вашу КИМ, избавляя вас от финансовых затрат и неудобства использования дополнительной системы. Датчик обеспечивает проверенную технологию профилометра серии SJ-310 на КИМ со всеми возможными датчиками, разработанными для специальных задач, как, например, проверка поверхности на зубчатых колесах, внутри малых отверстий или глубоких канавок в дополнение к задачам измерения простых плоских поверхностей.

• Проверенная технология SJ-310 Surftest от Mitutoyo
• Выберите один из пяти типов детекторов для вашего варианта применения
• Высокая точность – никакого перемещения КИМ во время измерения
• Один цикл измерений КИМ выдает все результаты
• Графический и цифровой вывод
• Один отчет об измерениях для всех геометрических характеристик и допусков

Характеристики

АВТО / В зависимости от диапазона измерений 360мкм / 0,006мкм Диапазон / Разрешение 100мкм / 0,002мкм

25мкм / 0,0004мкм

• 1 Механизм привода датчика выполняет измерение шероховатости.
• 2 Возможно, скорость нельзя будет изменить в зависимости от условий.

Размеры

Детектор шероховатости

Дополнительные детекторы

Mitutoyo предлагает широкий спектр дополнительных детекторов практически для любых видов измерений шероховатости поверхности, например, для внутренних канавок или малых отверстий диаметром до Ø 4 мм.

Стандартный детектор Детектор для глубоких канавок Детектор для зубчатых колес

Детектор для малых отверстий Детектор для очень мелких отверстий
