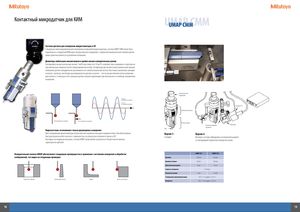

Контактный микродатчик для КИМ UMAP CMM
UMAP CMM
Система датчика для измерения микрогеометрии в 3D
Специально сконструированная для трехмерных измерений микрогеометрии, система UMAP CMM может быть
подключена к стандартной КИМ через автоматическое соединение. С индексной измерительной головкой датчик
может даже выставляться в различные положения.
Диаметры небольших наконечников и крайне низкое измерительное усилие
Чрезвычайно низкие контактные усилия 1 мкН (сила тяжести в 10 мкг!!) позволяет вам сканировать геометрии на
чувствительных поверхностях без повреждения или изгиба. Эти функции достигаются через уникальный принцип
измерения: датчик принудительно раскачивается по своей резонансной частоте. Как только наконечник приходит
в контакт с деталью, амплитуда раскачивающегося датчика затухает – это сигнал достижения точки измерения
для контакта. С помощью этого принципа датчик получает одинаковую чувствительность по любому направлению
измерения.
а) Нормальная амплитуда b) Затухающее колебание
t
Автоматическое соединение
Камера CCD Механизм наклона
a) без контакта c деталью b) с контактом с деталью Блок датчика Белая светодиодная Объектив подсветка Видеосистемы отслеживают только двухмерные измерения Щуп
| Для сканирования микрогеометрии в большинстве случаев используются видеосистемы. Они обеспечивают | Версия 1: | Версия 2: |
| быстрые результаты без контакта с поверхностью, но результаты получаются только в 2D! | Стандарт | Включает систему наблюдения со встроенной камерой |
Как видно на следующих рисунках, система UMAP представляет результаты в 3D для многих важных со светодиодной подсветкой (заводская опция) характеристик деталей.
| UMAP 110 UMAP 130 | |
| Диаметр | 100 мкм 300 мкм |
| Диаметр стержня | 80 мкм 200 мкм |
| Действительная длина | 10 мм 16 мм |
| Скорость измерения | 1-50 мкм/с |
| Контактное усилие | 1 мкН 10 мкН |
| Температура окружающей среды | 20°С +/-1°; градиент |
| Влажность | 55% +/- 5%; градиент |
Отверстие с фаской Конический элемент Радиус Деталь с выступом
a) Normale Amplitudea) Normale Amplitudea) Normale Amplitudea) Normale Amplitude b) Schwingung gedämpftb) Schwingung gedämpftb) Schwingung gedämpftb) Schwingung gedämpft
t t t t
