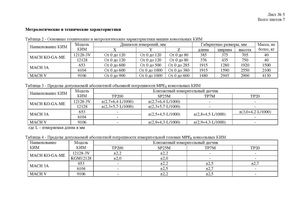

Лист № 5 Всего листов 7 Метрологические и технические характеристики Таблица 2 - Основные технические и метрологические характеристики машин консольных КИМ Модель Диапазон измерений, мм Габаритные размеры, мм Масса, не Наименование КИМ КИМ X Y Z длина ширина высота более, кг 12128-3V От 0 до 120 От 0 до 120 От 0 до 80 385 375 705 40 MACH KO-GA-ME 12128 От 0 до 120 От 0 до 120 От 0 до 80 376 435 750 40 653 От 0 до 600 От 0 до 500 От 0 до 285 1915 1280 1920 1500 MACH 3A 6104 От 0 до 600 От 0 до 1000 От 0 до 380 1915 1590 2550 2100 MACH V 9106 От 0 до 900 От 0 до 1000 От 0 до 600 1480 2945 2900 4130 Таблица 3 - Пределы допускаемой абсолютной объемной погрешности MPEE консольных КИМ Модель Контактный измерительный датчик Наименование КИМ КИМ TP200 SP25M TP7M TP20 12128-3V ±(2,7+6,4·L/1000) ±(2,7+6,4·L/1000) - - MACH KO-GA-ME 12128 ±(2,3+5,7·L/1000) ±(2,3+5,7·L/1000) - - 653 - ±(3,0+4,2·L/1000) MACH 3A ±(2,5+4,5·L/1000) ±(2,8+4,5·L/1000) 6104 - - MACH V 9106 - ±(2,9+4,3·L/1000) ±(2,9+4,3·L/1000) - где L – измеряемая длина в мм Таблица 4 - Пределы допускаемой абсолютной погрешности измерительной головки MPEР консольных КИМ Наименование Модель Контактный измерительный датчик КИМ КИМ TP200 SP25M TP7M TP20 12128-3V ±2,2 ±2,2 - - MACH KO-GA-ME KGM12128 ±2,0 ±2,0 - - 653 - ±2,2 ±2,5 ±2,7 MACH 3A 6104 - ±2,5 ±2,7 - MACH V 9106 - ±2,2 ±2,5 -
