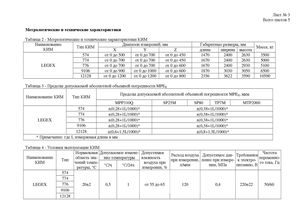

Лист № 3 Всего листов 5 Метрологические и технические характеристики Таблица 2 - Метрологические и технические характеристики КИМ Наименование Диапазон измерений, мм Габаритные размеры, мм Тип КИМ Масса, кг КИМ X Y Z длина ширина высота 574 от 0 до 500 от 0 до 700 от 0 до 450 1470 2400 2630 3500 774 от 0 до 700 от 0 до 700 от 0 до 450 1670 2400 2630 5000 LEGEX 776 от 0 до 700 от 0 до 700 от 0 до 600 1670 2400 2930 5100 9106 от 0 до 900 от 0 до 1000 от 0 до 600 1870 3030 3050 6500 12128 от 0 до 1200 от 0 до 1200 от 0 до 800 2356 3622 3590 10500 Таблица 3 - Пределы допускаемой абсолютной объемной погрешности MPEE Пределы допускаемой абсолютной объемной погрешности MPEE, мкм Наименование КИМ Тип КИМ MPP310Q SP25M SP80 TP7M MTP2000 574 ±(0,28+1L/1000)* ±(0,38+1L/1000)* 774 ±(0,28+1L/1000)* ±(0,38+1L/1000)* LEGEX 776 ±(0,28+1L/1000)* ±(0,38+1L/1000)* 9106 ±(0,28+1L/1000)* ±(0,38+1L/1000)* 12128 ±(0,6+1,5L/1000)* ±(0,8+1,5L/1000)* * Примечание: где L измеряемая длина в мм Таблица 4 - Условия эксплуатации КИМ Нормальная Допускаемое измене- Допустимая Частота Расход воздуха Допустимое дав- Требования Наименование область зна- ние температуры влажность переменно- Тип при измерении, ление при измере- к электро- КИМ чений темпе- воздуха при го тока, Гц °С/ч °С/24ч л/мин нии, МПа питанию, В ратуры, °C измерении, % 574 774 LEGEX 776 20±2 0,5 1 от 55 до 65 120 0,4 220±22 50/60 9106 12128
