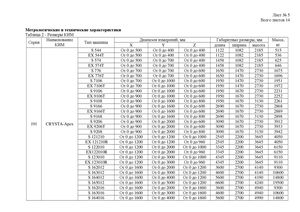

Всего листов 14 Метрологические и технические характеристики Таблица 2 - Размеры КИМ

С	Наименование	Т	Диа	пазон измерений,	мм	Габар	итныеразме	ры,мм	Масса,
ерия	КИМ	ип машины	X	Y	Z	длина	ширина	высота	кг
		S 544	От 0до 500	От 0до 400	От 0до 400	1122	1082	2185	515
		EX 544T	От 0до 500	От 0до 400	От 0до 400	1122	1082	2185	536
		S 574	От 0до 500	От 0до 700	От 0до 400	1458	1082	2185	625
		EX 574T	От 0до 500	От 0до 700	От 0до 400	1458	1082	2185	646
		S 776	От 0до 700	От 0до 700	От 0до 600	1650	1470	2730	1675
		EX 776T	От 0до 700	От 0до 700	От 0до 600	1650	1470	2730	1696
		S 7106	От 0до 700	От 0до 1000	От 0до 600	1950	1470	2730	1951
		EX 7106T	От 0до 700	От 0до 1000	От 0до 600	1950	1470	2730	1972
		S9106	От 0до900	От 0до 1000	От 0до 600	1950	1670	2730	2231
		EX9106T	От 0до900	От 0до 1000	От 0до 600	1950	1670	2730	2252
		S 9108	От 0до 900	От 0до 1000	От 0до 800	1950	1670	3130	2261
		S9166	От 0до900	От 0до 1600	От 0до 600	2690	1670	2730	2868
		EX9166T	От 0до900	От 0до 1600	От 0до 600	2690	1670	2730	2889
		S9168	От 0до900	От 0до 1600	От 0до 800	2690	1670	3130	2898
		S9206	От 0до900	От 0до 2000	От 0до 600	3090	1670	2730	3912
191	CRYSTA-Apex	EX9206T	От 0до900	От 0до 2000	От 0до 600	3090	1670	2730	3933
		S 9208	От 0до 900	От 0до 2000	От 0до 800	3090	1670	3130	3942
		S 121210	От 0до 1200	От 0до 1200	От 0до 1000	2545	2200	3645	4050
		EX 121210R	От 0до 1200	От 0до 1200	От 0до960	2545	2200	3645	4050
		S 122010	От 0до 1200	От 0до 2000	От 0до 1000	3345	2200	3645	6150
		EX122010R	От 0до 1200	От 0до 2000	От 0до960	3345	2200	3645	6150
		S 123010	От 0до 1200	От 0до 3000	От 0до 1000	4345	2200	3645	9110
		EX 123010R	От 0до 1200	От 0до 3000	От 0до960	4345	2200	3645	9110
		S 162012	От 0до 1600	От 0до 2000	От 0до 1200	3600	2700	4140	9300
		S 163012	От 0до 1600	От 0до 3000	От 0до 1200	4600	2700	4140	10600
		S 164012	От 0до 1600	От 0до 4000	От 0до 1200	5600	2700	4190	14800
		S 165012	От 0до 1600	От 0до 5000	От 0до 1200	6600	2700	4240	19500
		S 162016	От 0до 1600	От 0до 2000	От 0до 1600	3600	2700	4940	9300
		S 163016	От 0до 1600	От 0до 3000	От 0до 1600	4600	2700	4940	10600
		S 164016	От 0до 1600	От 0до 4000	От 0до 1600	5600	2700	4990	14800
