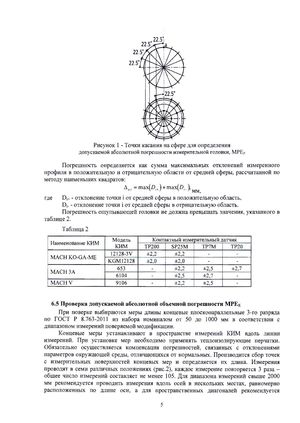

Рисунок 1 - Точки касания на сфере для определения допускаемой абсолютной погрешности измерительной головки, МРЕР Погрешность определяется как сумма максимальных отклонений измеренного профиля в положительную и отрицательную области от средней сферы, рассчитанной по методу наименьших квадратов: Лог = т а х ( Д +) + т а х (Д _ ), ^ где D;+ - отклонение точки i от средней сферы в положительную область, D,_ - отклонение точки i от средней сферы в отрицательную область. Погрешность ощупывающей головки не должна превышать значения, указанного в таблице 2. Таблица 2 Модель Контактный изме рительный датчик Наименование КИМ КИМ ТР200 SP25M ТР7М ТР20 Ю К> - - н- 12128-3V ±2,2 MACH KO-GA-ME KGM12128 ±2,0 ±2,0 - - 653 - ±2,2 ±2,5 ±2,7 МАСНЗА 6104 - ±2.5 ±2,7 - MACH V 9106 - ±2,2 ±2,5 - 6,5 Проверка допускаемой абсолютной объемной погрешности МРЕ е При поверке выбираются меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-201) из набора номиналом от 50 до 1000 мм в соответствии с диапазоном измерений поверяемой модификации. Концевые меры устанавливают в пространстве измерений КИМ вдоль линии измерений. При установке мер необходимо применять теплоизолирующие перчатки. Обязательно осуществляется компенсация погрешностей, связанных с отклонениями параметров окружающей среды, отличающихся от нормальных. Производится сбор точек с измерительных поверхностей концевых мер и определяется их длина. Измерения проводят в семи различных положениях (рис.2), каждое измерение повторяется 3 раза - общее число измерений составляет не менее 105. Для диапазона измерений свыше 2000 мм рекомендуется проводить измерения вдоль осей в нескольких местах, равномерно расположенных по длине оси, а для пространственных диагоналей рекомендуется 5
