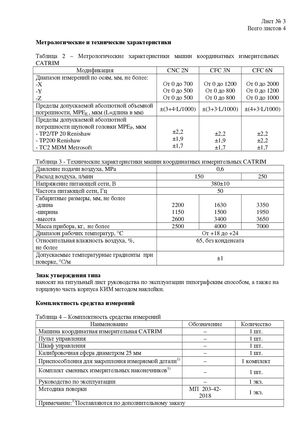

Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики машин координатных измерительных
CATRIM
| Модификация | CNC 2N | CFC 3N | CFC 6N |
| Диапазон измерений по осям, мм, не более: -X | От 0 до 700 | От 0 до 1200 | От 0 до 2000 |
| -Y | От 0 до 500 | От 0 до 800 | От 0 до 1200 |
| -Z | От 0 до 500 | От 0 до 800 | От 0 до 1000 |
| Пределы допускаемой абсолютной объемной погрешности,MPEE,мкм(L=длина в мм) | ±(3+4∙L/1000) | ±(3+3∙L/1000) | ±(4+3∙L/1000) |
| Пределы допускаемой абсолютной погрешности щуповой головки MPEР, мкм - TP2/TP 20 Renishaw | ±2,2 | ±2,2 | ±2,2 |
| - TP200 Renishaw | ±1,9 | ±1,9 | ±2,2 |
| - TC2 MDM Metrosoft | ±1,7 | ±1,7 | ±1,7 |
Таблица 3 - Технические характеристики машин координатных измерительных CATRIM
| Давление подачи воздуха,MPa | 0,6 | ||
| Расходвоздуха,л/мин | 150 | 250 | |
| Напряжение питающей сети,В | 380±10 | ||
| Частота питающей сети,Гц | 50 | ||
| Габаритные размеры, мм, не более -длина | 2200 | 1630 | 3350 |
| -ширина | 1150 | 1500 | 1950 |
| -высота | 2600 | 3400 | 3650 |
| Масса прибора,кг,не более | 2500 | 4000 | 7000 |
| Диапазонрабочих температур,°C | От +18до +24 | ||
| Относительная влажность воздуха, %, не более | 65, без конденсат | а | |
| Допускаемые температурные градиенты при поверке,ºС/м | ±1 |
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом, а также на торцевую часть корпуса КИМ методом наклейки. Комплектность средства измерений Таблица 4 – Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатная измерительная CATRIM | – | 1 шт. |
| Пультуправления | – | 1 шт. |
| Шкаф управления | – | 1 шт. |
| Калибровочная сферадиаметром 25 мм | – | 1 шт. |
| Приспособления для закрепления измеряемой детали1) | – | 1 комплект |
| Комплект сменных измерительных наконечников1) | – | 1 шт. |
| Руководство по эксплуатации | – | 1 экз. |
| Методика поверки | МП 203-42- 2018 | 1 экз. |
| Примечание:1)Поставляются подополнительномузаказу |
