Таблица 4 – Габаритные размеры машин

ДиапазонДлинаДлина
измеренийплеча, ммпредплечья,
(диаметр),мммм
от 0до 1200310319
от 0до 2000600400
от 0до 2500750500
от 0до 3000900600
от 0до 35001050700
от 0до 40001200800
от 0до 45001350900

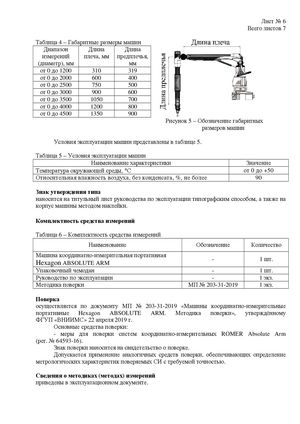

Рисунок 5 – Обозначение габаритных размеров машин Условия эксплуатации машин представлены в таблице 5. Таблица 5 – Условия эксплуатации машин

Наименование характеристикиЗначение
Температура окружающей среды, °Сот 0до +50
Относительная влажность воздуха,без конденсата,%,не более90

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус машины методом наклейки. Комплектность средства измерений Таблица 6 – Комплектность средства измерений

НаименованиеОбозначениеКоличество
Машина координатно-измерительная портативная HexagonABSOLUTE ARM-1 шт.
Упаковочный чемодан-1 шт.
Руководство по эксплуатации-1 экз.
Методика поверкиМП № 203-31-20191 экз.

Поверка

осуществляетсяподокументуМП№ 203-31-2019 «Машиныкоординатно-измерительные
портативныеHexagonABSOLUTEARM.Методикаповерки»,утверждённому
ФГУП «ВНИИМС» 22 апреля 2019 г.
Основные средства поверки:
-мерыдляповеркисистемкоординатно-измерительных ROMER Absolute Arm

(рег. № 64593-16). Знак поверки наносится на свидетельство о поверке. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
