Система управления ведет счет импульсам и преобразовывает их в соответствующие данные о перемещении оси. Движение оси всегда вычисляется относительно опорной точки, которую

называют "нулем", икотораяприблизительносоответствуетконечнойпозицииходаоси
(портал отведен назад, центральная каретка влево и колонна вверх).
Перемещениепорталаитраверсыосуществляетсянавоздушныхподшипниках.
Система воздушных подшипников обеспечивает поддержку и перемещение подвижных частей
осей (портала, центральной каретки и вертикальных салазок) без трения. Подвижные части
поддерживаются потоком сжатого воздуха, подающегося от блока управления пневматикой и

направляемого в воздушные подшипники. Блок управления пневматикой измеряет

минимальноедавление на входе вконтурпитания воздушныхподшипников и активирует
приводные двигатели осей только в том случае, если давление воздуха достаточно.

В процессе работы КИМ на экран монитора выводится трехмерная CAD модель,

положение щупа в реальный момент времени, расположение измеряемых точек и величина отклонений расположения от заданных величин.

Место нанесения знака утверждения типа

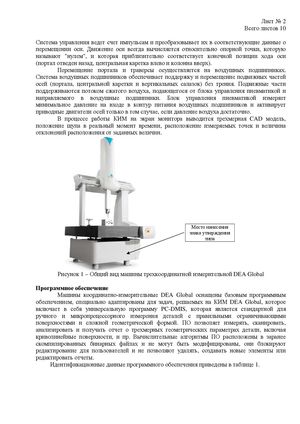

Рисунок 1 – Общий вид машины трехкоординатной измерительной DEA Global Программное обеспечение Машины координатно-измерительные DEA Global оснащены базовым программным обеспечением, специально адаптированы для задач, решаемых на КИМ DEA Global, которое

включаетвсебяуниверсальнуюпрограмму PC-DMIS, котораядля является стандартной
ручногоимикропроцессорногоизмеренияс деталей правильнымиограничивающими
поверхностямии сложнойгеометрическойформой. ПОпозволяетизмерять, сканировать,
анализировать и получать отчет о трехмерных геометрических параметрах детали, включая
криволинейные поверхности, и пр. Вычислительные алгоритмы ПО расположены в заранее
скомпилированныхбинарныхфайлахне и могутбыть модифицированы, ониблокируют

редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты. Идентификационные данные программного обеспечения приведены в таблице 1.
