высокая точность модификации PERFORMANCE достигается как за счет более плавного разгона, так и за счет керамической пиноли. Любая модификация может поставляться в

цеховомисполнении (опция SF), чтообеспечиваетизмерительныехарактеристики
машины в более широком диапазоне температур.
Перемещение порталаитраверсыосуществляетсянавоздушныхподшипниках.
Система воздушных подшипников обеспечивает поддержку и перемещение подвижных
частей осей (портала, центральной каретки и траверсы) без трения. Подвижные части
поддерживаютсяпотокомсжатоговоздуха,подающегосяотблокауправления
пневматикой и направляемого в воздушные подшипники. Блок управления пневматикой
измеряет минимальное давление на входе в контур питания воздушных подшипников и
активируетприводныедвигателиосей толькотом в случае, еслидавление воздуха
достаточно.
Оси Х и Z оснащены линейными оптическими преобразователями, состоящими из
оптическойшкалыи датчикаположения, которыйсмикрометрическойточностью
определяет координату оси и считывает перемещение. Ось Y имеет два преобразователя,
каждый из которых состоит из оптической шкалы, прикрепленной к продольной балке, и
оптическогосчитывающегоустройства, установленногонасоответствующемфланце
(функция DUAL READ).
Измеренияпроводятсявручномиавтоматическомрежимах. Ручнойрежим

управления перемещением головки осуществляется при помощи пульта управления. В режиме ЧПУ управление осуществляется с помощью компьютера. В процессе работы КИМ на экран монитора выводится трехмерная CAD модель, положение щупа в реальный момент времени, расположение измеряемых точек и величина отклонений расположения

от заданных величин.

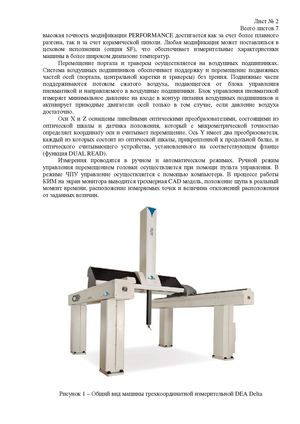

Рисунок 1 – Общий вид машины трехкоординатной измерительной DEA Delta
