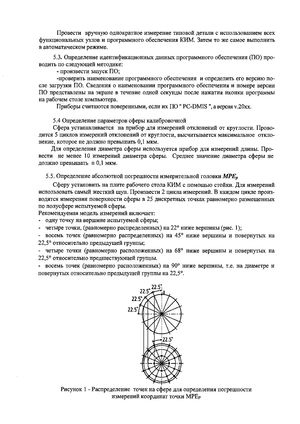

Провести вручную однократное измерение типовой детали с использованием всех функциональных узлов и программного обеспечения КИМ. Затем то же самое выполнить в автоматическом режиме. 5.3. Определение идентификационных данных программного обеспечения (ПО) про­ водить по следующей методике: - произвести запуск ПО; -проверить наименование программного обеспечения и определить его версию по­ сле загрузки ПО. Сведения о наименовании программного обеспечения и номере версии ПО представлены на экране в течение одной секунды после нажатия иконки программы на рабочем столе компьютера. Приборы считаются поверенными, если их П О " PC-DMIS ", а версия v.20xx. 5.4 Определение параметров сферы калибровочной Сфера устанавливается на прибор для измерений отклонений от круглости. Прово­ дится 5 циклов измерений отклонений от круглости, высчитывается максимальное откло­ нение, которое не должно превышать 0,1 мкм. Для определения диаметра сферы используется прибор для измерений длины. Про­ вести не менее 10 измерений диаметра сферы. Среднее значение диаметра сферы не должно превышать ±0,1 мкм. 5.5. Определение абсолютной погрешности измерительной головки МРЕр Сферу установить на плите рабочего стола КИМ с помощью стойки. Для измерений использовать самый жесткий щуп. Произвести 2 цикла измерений. В каждом цикле произ­ водятся измерения поверхности сферы в 25 дискретных точках равномерно размещенных по полусфере испытуемой сферы. Рекомендуемая модель измерений включает: - одну точку на вершине испытуемой сферы; - четыре точки, (равномерно распределенных) на 22° ниже вершины (рис. 1); - восемь точек (равномерно распределенных) на 45° ниже вершины и повернутых на 22,5° относительно предыдущей группы; - четыре точки (равномерно расположенных) на 68° ниже вершины и повернутых на 22,5° относительно предшествующей группы. - восемь точек (равномерно расположенных) на 90° ниже вершины, т.е. на диаметре и повернутых относительно предыдущей группы на 22,5°. 22 22.5' Рисунок 1 - Распределение точек на сфере для определения погрешности измерений координат точки МРЕр
